HBA SAS-2 4x4 du contrôleur ZS3-2

Les HBA SAS-2 4x4 installés dans l'emplacement PCIe 2 du contrôleur ZS3-2 fournissent la connectivité vers les étagères de disques externes DE2 et Sun Disk Shelf. Les ports HBA sont numérotés de 0 à 3, de gauche à droite, comme représenté sur l'illustration suivante.

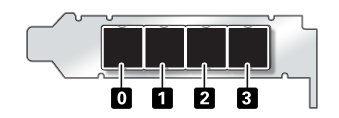

Figure 1-26  Numéros des ports HBA SAS-2 4x4 du contrôleur ZS3-2

Pour les contrôleurs équipés d'un HBA SAS-2 4x4 supplémentaire, reportez-vous à la section ZS3-2 PCIe Options pour obtenir des instructions sur la position des emplacements.
