CPU et mémoire du contrôleur ZS4-4

Le contrôleur ZS4-4 comporte quatre CPU Intel Xeon E7-8895 v2 15 coeurs 2,8 GHz et huit cartes riser de mémoire, comme le montre l'illustration suivante. La mémoire comporte des modules DIMM DDR3 de 16 Go pour autoriser jusqu'à 1,5 To (quatre-vingt seize modules de 16 Go). Toutes les cartes riser DIMM du contrôleur ZS4-4 sont entièrement équipées pour permettre cette configuration.

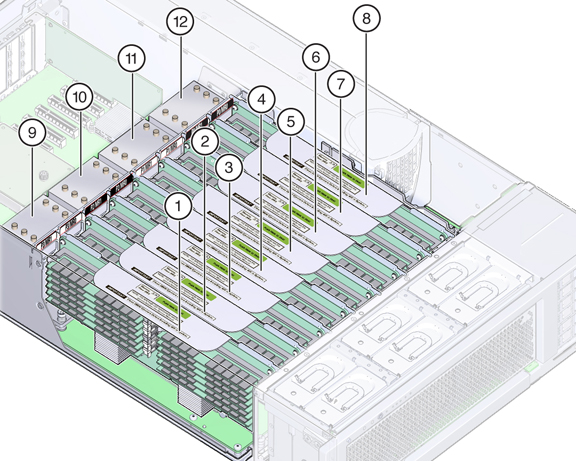

Figure 1-7  CPU et mémoire du contrôleur ZS4-4

Chaque carte riser de mémoire contient douze emplacements de module DIMM, quatre canaux DDR3 et deux ASIC de tampon de mémoire. Chaque tampon de mémoire comporte deux canaux (A et B) et est relié à trois emplacements de module DIMM par canal. Chaque tampon de mémoire est connecté au contrôleur de mémoire intégré du processeur par une liaison SMI-2.

Les noms des modules DIMM dans les journaux de l'appareil et la vue Maintenance > Matériel sont affichés avec un nom complet, par exemple /SYS/MB/P0/D7.

Pour plus d'informations sur la configuration de la mémoire et les procédures de remplacement des modules DIMM, reportez-vous à la section ZS4-4 Maintenance Procedures.
