Sous-système de refroidissement du contrôleur ZS4-4

Les composants internes du ZS4-4 sont refroidis par de l'air qui pénètre par l'avant du contrôleur et s'échappe par l'arrière. Le refroidissement s'effectue à deux endroits du châssis : l'unité d'alimentation et la carte mère.

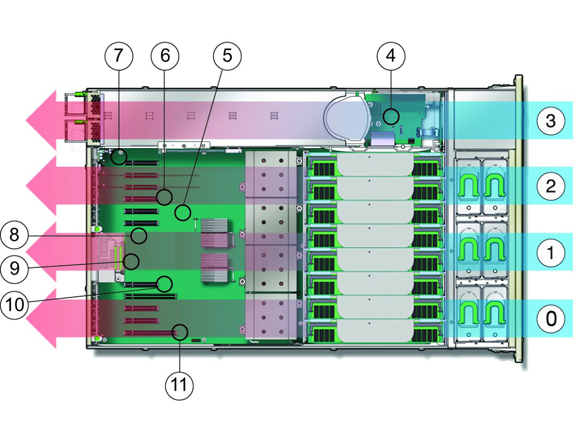

La l'illustration suivante présente les zones de refroidissement et l'emplacement approximatif des capteurs de température. Le tableau de légende associé fournit les noms NAC et les désignations de carte mère des capteurs.

Figure 1-12  Sous-système de refroidissement du contrôleur ZS4-4
