Modules de ventilateur du contrôleur 7420

L'illustration suivante présente les modules de ventilateur et les DEL des modules de ventilateur du contrôleur de stockage. Les DEL suivantes s'allument lorsqu'une panne du module de ventilateur est détectée :

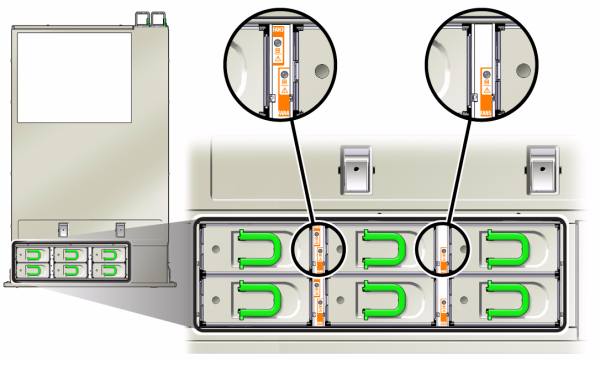

Figure 1-42  DEL des modules de ventilateur du contrôleur 7420

• DEL d'intervention requise avant et arrière

• DEL (SUPERIEURE) d'intervention requise pour le module de ventilateur à l'avant du serveur

• DEL de panne de ventilateur sur ou à côté du module de ventilateur défectueux

Il peut arriver que la DEL de surchauffe du système s'allume si une panne de ventilateur entraîne une augmentation de la température de fonctionnement du système.
