Indicateurs d'alimentation des étagères de disques

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

Figure 1-77  Indicateurs d'alimentation de l'étagère de disques DE2

image:illustration présentant les indicateurs d'alimentation de l'étagère de disques DE2
Légende de l'illustration
1 Indicateur de défaillance d'alimentation CC
6 Connecteur d'entrée d'alimentation universel
2 Indicateur de défaillance de ventilateur
7 Attache du câble d'alimentation
3 Indicateur de défaillance de l'alimentation CA
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt

L'illustration suivante présente l'alimentation avec les indicateurs des modules de ventilateur pour les étagères de disques suivantes :

  • Etagère de disques Sun Disk Shelf

Figure 1-78  Indicateurs d'alimentation de l'étagère Sun Disk Shelf

image:illustration présentant les indicateurs d'alimentation de l'étagère Sun Disk Shelf

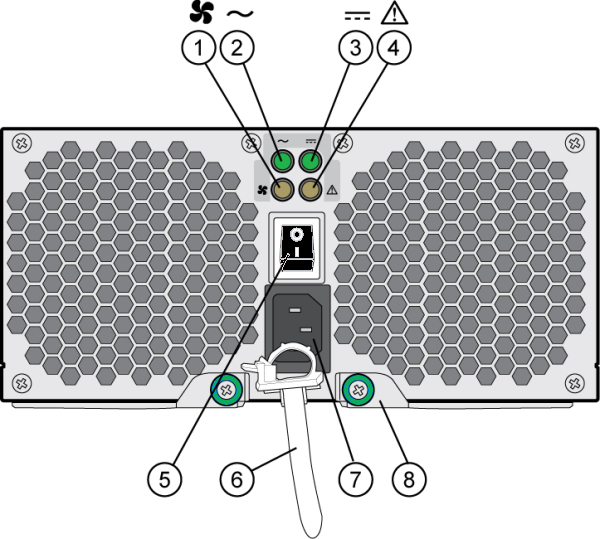

Légende de l'illustration
1 Témoin d'état du ventilateur de refroidissement
6 Attache du câble d'alimentation
2 Témoin d'état de l'alimentation CA
7 Connecteur d'entrée d'alimentation universel
3 Témoin d'état de l'alimentation CC
8 Bras d'éjection droit et bascule de vis imperdable
4 Indicateur d'état de l'alimentation
5 Bouton Marche/Arrêt
