Remplacement d'une carte riser de mémoire d'un contrôleur ZS4-4

Langue :

Procédez comme suit pour remplacer une carte riser de mémoire d'un contrôleur ZS4-4.

Arrêtez le contrôleur à l'aide de l'une des méthodes de mise hors tension décrites dans la section Mise hors tension du contrôleur.
Sortez le contrôleur du rack comme décrit dans la section Extension du contrôleur de stockage du rack.
Retirez le capot supérieur, comme décrit dans la section How to Remove the Top Cover.

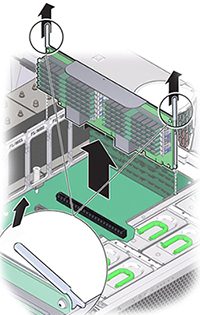

Pour retirer une carte riser de mémoire, tirer les poignées vers le haut pour déverrouiller le connecteur de la carte mère, puis soulevez doucement la carte riser de mémoire à la verticale jusqu'à ce qu'elle sorte du contrôleur. Les poignées jouent un rôle de levier contre les parois et permettent de retirer le connecteur de la carte du connecteur de la carte mère.

Sur la carte riser de mémoire de remplacement, assurez-vous que les leviers d'éjecteurs d'emplacement DIMM vides et pleins sont en position de fermeture verrouillée.

Mise en garde - L'ouverture des leviers d'éjecteurs DIMM peut se détacher pendant l'installation de la carte riser de mémoire. Sur la carte riser de mémoire de remplacement, assurez-vous que les leviers d'éjecteurs d'emplacement DIMM vides et pleins sont en position de fermeture verrouillée avant d'installer la carte dans le contrôleur.

Sur le contrôleur, assurez-vous que les leviers d'éjecteurs de la carte riser de mémoire sont en position de fermeture.
Remarque - Les leviers d'éjecteur ne servent qu'à retirer la carte riser de mémoire, et non à installer une carte.
Positionnez la carte riser de mémoire au-dessus de l'emplacement sur la carte mère.
Les modules DIMM de la carte doivent être du côté gauche quand la carte fait face au contrôleur.
Baissez la carte riser de mémoire dans le contrôleur et fixez-la dans l'emplacement sur la carte mère.
Assurez-vous que le connecteur de la carte riser de mémoire est aligné avec l'emplacement.
Appuyez fermement sur le crochet métallique au dessus de la carte, afin de positionner la carte à l'intérieur du connecteur sur la carte mère.
Replacez le capot supérieur sur le châssis.
Replacez le contrôleur dans sa position normale dans le rack en pinçant les bascules d'ouverture de chaque côté de chaque glissière tout en poussant légèrement le contrôleur dans le rack.
Branchez les cordons d'alimentation aux alimentations.
Vérifiez que le mode veille est activé, ce qui est indiqué par le clignotement du témoin d'état d'alimentation/OK sur le panneau avant pendant deux minutes environ après le branchement des cordons d'alimentation.
A l'aide d'un crayon ou d'un autre objet pointu, appuyez sur le bouton d'alimentation du panneau avant du contrôleur de stockage, puis relâchez-le.
Accédez à l'écran Maintenance > Matériel de la BUI. Cliquez sur l'icône de la flèche pointant vers la droite du contrôleur puis cliquez sur DIMM pour vérifier que l'icône d'état en ligne est verte pour la carte riser de mémoire que vous venez d'installer.
