Mémoire et CPU du contrôleur 7120
La carte mère du contrôleur 7120 dispose de 18 emplacements en deux groupes destinés à recevoir des modules de mémoire DIMM DDR3 standard. La configuration de mémoire standard se compose de modules DIMM basse tension DDR-1333 48 Go (6x8 Go).
Les composants de CPU et de mémoire remplaçables du système 7120 sont répertoriés ci-dessous.
|
Tous les sockets doivent être occupés par un élément de remplissage ou un module de mémoire DIMM DDR3. Tous les modules DIMM DDR3 doivent être identiques. Des modules DIMM sont préinstallés dans les emplacements P0 D1, D2, D4, D5, D7 et D8.

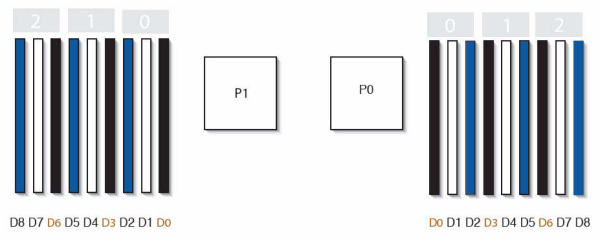

Figure 1-56 Composants de mémoire et de CPU du contrôleur 7120
