Module facultatif de fixation des câbles du contrôleur ZS3-2

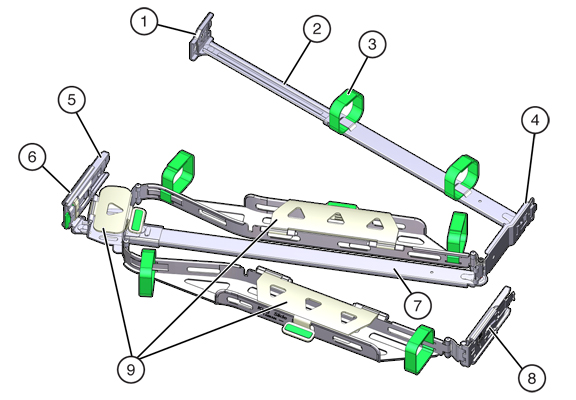

L'illustration suivante identifie les composants du module de fixation des câbles (CMA) de seconde génération. Reportez-vous aux instructions d'installation du CMA.

Figure 1-35  Module facultatif de fixation des câbles du contrôleur ZS3-2

image:illustration présentant module facultatif de fixation des câbles du contrôleur ZS3-2
Légende de l'illustration
1 Connecteur A
6 Connecteur D
2 Barre coulissante avant
7 Crochet de bascule de la glissière (utilisé avec le connecteur D)
3 Bandes Velcro (6)
8 Barre coulissante arrière
4 Connecteur B
9 Capots de câbles
5 Connecteur C
