Numérotation des emplacements PCIe d'E/S du contrôleur ZS4-4
La configuration de base du contrôleur ZS4-4 comporte les cartes PCIe suivantes :
Un HBA interne SAS-2 à 8 ports (emplacement 2)
Deux HBA externes SAS-2 à 4 ports (4x4) (emplacement 6 et emplacement 7)
Une carte d'interface cluster (emplacement 4)
L'illustration suivante présente les numéros des emplacements PCIe d'E/S.

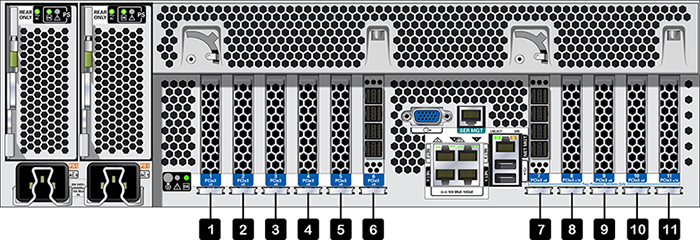

Figure 1-8 Numéros des emplacements PCIe d'E/S du contrôleur ZS4-4
Des cartes orientées client supplémentaires peuvent être installées dans les emplacements PCIe restants. Voir la section ZS4-4 PCIe Slot Order.
