Remplacement d'un module d'E/S d'une étagère de disques

Langue :

Mise en garde - Ne retirez pas un composant si aucun composant de remplacement n'est disponible dans l'immédiat. L'étagère de disques ne doit pas fonctionner si tous ses composants ne sont pas en place. Reportez-vous à la section Disk Shelf Hardware Overview pour connaître l'emplacement des composants.

Les étagères de disques suivantes sont équipées de modules d'E/S (IOM) :

Oracle Storage Drive Enclosure DE2-24P
Oracle Storage Drive Enclosure DE2-24C

Les modules d'E/S (IOM), qui sont semblables aux cartes de module SIM, sont remplaçables à chaud ; vous pouvez donc les remplacer sans couper l'alimentation du système.

Un module d'E/S défectueux est signalé par une DEL orange. Accédez à la section Maintenance > Matériel de la BUI, cliquez sur l'icône de la flèche pointant vers la droite au début de la ligne de l'étagère de disques appropriée et cliquez sur Emplacement pour afficher ses détails, ou cliquez sur l'icône de localisation pour allumer la DEL de localisation.
Localisez le module d'E/S défaillant à l'arrière de l'étagère de disques.
Etiquetez et débranchez les câbles d'interface du module d'E/S.

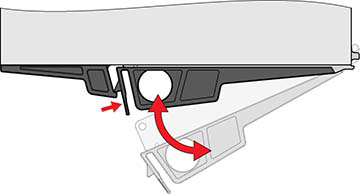

A l'aide de votre pouce et de votre index, appuyez sur le bouton de déverrouillage en direction du trou du levier pour libérer le levier.
Saisissez le levier et retirez le module d'E/S en prenant soin de ne pas endommager le brochage des connecteurs à l'arrière.
Lorsque le levier du nouveau module d'E/S est en position ouverte, faites glisser le module d'E/S dans l'étagère de disques en faisant attention au brochage des connecteurs.
Fermez complètement le levier, jusqu'à ce qu'il s'enclenche.
Rebranchez les câbles d'interface à leur emplacement d'origine.
Patientez environ 60 secondes jusqu'à la fin du processus d'initialisation du module d'E/S ; la DEL d'alimentation doit ensuite rester allumée en vert et la DEL de localisation/de panne doit être éteinte. Les quatre DEL d'activité doivent rester allumées en vert pour chaque port SAS-2 utilisé.
Accédez à la section Maintenance > Matériel de la BUI, cliquez sur l'icône de flèche pointant vers la droite au début de la ligne de l'étagère de disques appropriée et cliquez sur Emplacement pour vérifier que l'icône de module d'E/S est verte pour le module d'E/S que vous venez d'installer.
