Indicateurs de module d'E/S des étagères de disques

Les étagères de disques suivantes sont équipées de modules d'E/S (IOM) :

  • Oracle Storage Drive Enclosure DE2-24P

  • Oracle Storage Drive Enclosure DE2-24C

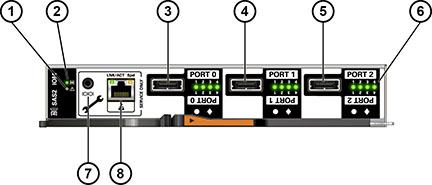

Figure 1-75  Indicateurs de module d'E/S

image:illustration présentant les indicateurs de module d'E/S
Légende de l'illustration
1 Indicateur de panne/de localisation
4 Port 1 SAS-2
7 Pour la maintenance Oracle uniquement
2 Indicateur d'alimentation/OK
5 Port 2 SAS-2
8 Pour la maintenance Oracle uniquement
3 Port 0 SAS-2
6 Indicateurs d'activité du port hôte
