Câbles internes du contrôleur ZS3-2

Le contrôleur ZS3-2 contient les câbles internes d'unité remplaçable sur site (FRU) suivants : Les FRU ne doivent pas être remplacées par le client mais uniquement par des techniciens de maintenance Oracle dûment formés.

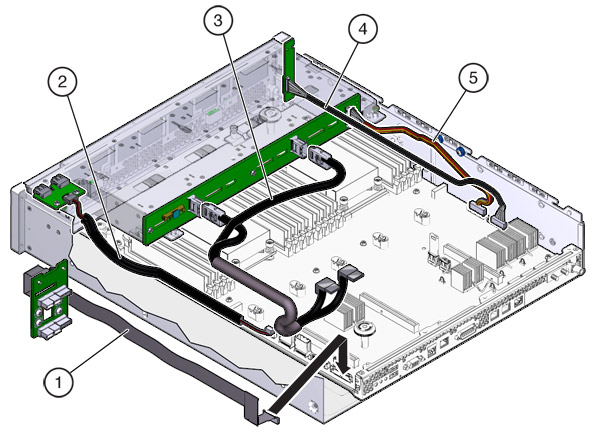

Figure 1-28  Câbles internes du contrôleur ZS3-2

image:illustration présentant les câbles internes du contrôleur ZS3-2
Légende de l'illustration
1 Câble d'interface de la carte de distribution de courant (PDB)
3 Câble d'interface de l'unité
5 Câble d'alimentation de l'unité
2 Câble de la carte USB
4 Câble de la carte DEL
