Panneau arrière du contrôleur ZS3-4

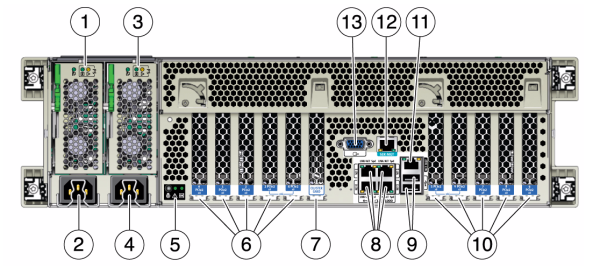

L'illustration suivante présente le panneau arrière. Les HBA de la configuration de base ne sont pas représentés sur cette illustration.
Figure 1-15 Panneau arrière du contrôleur ZS3-4
| |
|---|
1 DEL d'état de l'alimentation 0 OK : verte Echec de l'alimentation : orange Alimentation OK : verte | 8 Ports réseau (NET) 10/100/1000 : NET0-NET3 | 2 Entrée CA de l'unité d'alimentation 0 | 9 Ports USB 2.0 | 3 DEL d'état de l'alimentation 1 OK : verte Echec de l'alimentation : orange Alimentation OK : verte | 10 Emplacements PCIe 5-9 | 4 Entrée CA de l'unité d'alimentation 1 | 11 Port de gestion réseau (NET MGT) | 5 DEL d'état du système Alimenté : verte Attention : orange Localisation : blanche | 12 Port de gestion série (SER MGT) | 6 Emplacements PCIe 0-4 | 13 Connecteur vidéo DB-15 | 7 Emplacement de carte de cluster | |
|
