Panneau avant du contrôleur 7320

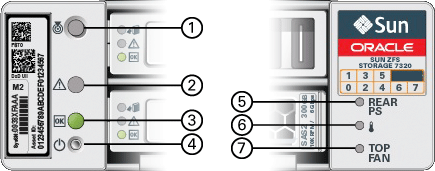

L'illustration suivante et sa légende identifient les DEL du panneau avant.

Figure 1-46  DEL du panneau avant du contrôleur 7320

L'illustration suivante et sa légende identifient les emplacements des unités du panneau avant du contrôleur 7320. Deux unités de disques durs (HDD) mises en miroir qui stockent le système d'exploitation se trouvent dans les emplacements 0 et 1. Jusqu'à quatre disques durs électroniques (SSD ReadZilla) stockant le cache de lecture remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 et 7 sont vides et doivent contenir des éléments de remplissage d'unité.

Figure 1-47  Emplacement des unités sur le panneau avant du contrôleur 7320
