Remplacement d'un module de ventilateur d'un contrôleur 7x20

Langue :

Mise en garde - L'utilisation du contrôleur sans ventilateur pendant une durée prolongée réduit l'efficacité du système de refroidissement. Le ventilateur de remplacement doit donc être préparé à l'avance et être prêt à l'insertion dans le châssis du contrôleur dès que le ventilateur en panne est retiré.

Les modules de ventilateur sont remplaçables à chaud et peuvent être retirés et installés lorsque le contrôleur de stockage s'exécute sans affecter les autres fonctions du matériel.

7120 ou 7320 : les modules de ventilateur et les indicateurs d'état sont masqués par une porte de ventilateur dans les contrôleurs de stockage 7120 et 7320. Même si les composants peuvent être légèrement différents dans les contrôleurs 7120 et 7320, les procédures de maintenance sont identiques. L'illustration présente le contrôleur 7320.

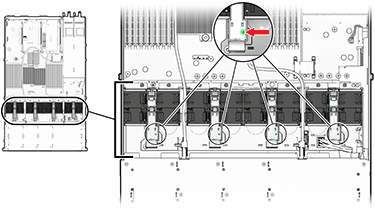

image:illustration présentant les modules de ventilateur et indicateurs d'état des contrôleurs 7120 et 7320

Laisser la porte ouverte plus de 60 secondes lorsque le contrôleur de stockage s'exécute peut entraîner la surchauffe et l'arrêt de celui-ci.

7420 : l'illustration suivante représente les modules de ventilateur dans le contrôleur de stockage 7420.

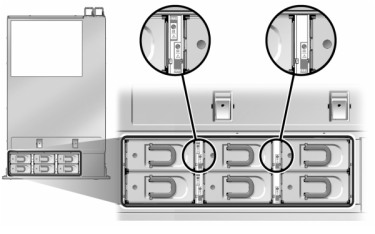

image:illustration présentant les modules de ventilateur et indicateurs d'état du contrôleur 7420

Pour localiser le châssis dont vous souhaitez assurer la maintenance, cliquez sur l'icône correspondante dans l'écran Maintenance > Matériel de la BUI ou exécutez la commande set /SYS/LOCATE status=on à l'invite du processeur de service. La DEL de localisation clignotera sur le châssis du contrôleur.
Sortez le contrôleur du rack comme décrit dans la section Extension du contrôleur de stockage du rack.
7120 ou 7320 : pour remplacer le module de ventilateur :
1. Ouvrez la porte du module de ventilateur tout en déverrouillant les onglets de dégagement sur la porte.
2. Identifiez le module de ventilateur en panne en localisant l'indicateur d'état d'intervention requise correspondant ou en cliquant sur l'icône de localisation du ventilateur que vous souhaitez remplacer dans l'écran Maintenance > Matériel de la BUI.

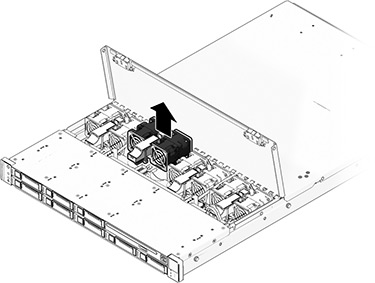

3. A l'aide de votre pouce et de votre index, tirez le module de ventilateur vers le haut pour le dégager.

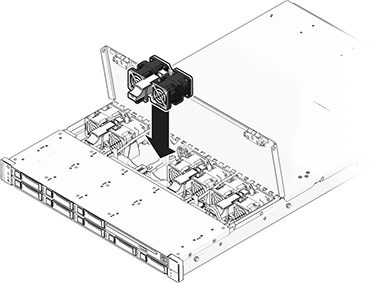

4. Installez le module de ventilateur de remplacement dans l'emplacement du ventilateur du contrôleur de stockage.
  Mise en garde - Le ventilateur doit être remplacé en moins d'une minute pour éviter l'arrêt du contrôleur.
5. Appliquez une pression ferme sur le module de ventilateur pour qu'il se mette en place.
6. Vérifiez que l'indicateur d'état OK du ventilateur est allumé et que l'indicateur de statut de panne du module de ventilateur remplacé est éteint.
7. Fermez le capot supérieur immédiatement après avoir remplacé le ventilateur pour préserver la circulation de l'air dans le contrôleur de stockage.
7420 : pour remplacer le module de ventilateur :
1. Identifiez le module de ventilateur en panne en localisant l'indicateur d'état d'intervention requise correspondant ou en cliquant sur l'icône de localisation du ventilateur que vous souhaitez remplacer dans l'écran Maintenance > Matériel de la BUI.

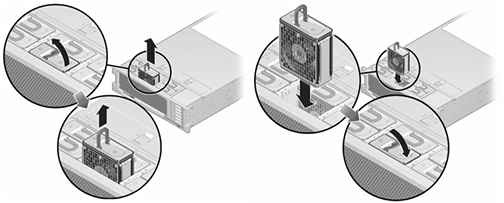

2. Soulevez la bascule située en haut du module de ventilateur pour déverrouiller ce dernier, puis retirez-le.
3. Déverrouillez et insérez le module de ventilateur du contrôleur 7420.
4. Appliquez une pression ferme sur le module de ventilateur pour qu'il se mette en place.
5. Vérifiez que l'indicateur d'état OK du ventilateur est allumé et que l'indicateur d'état de panne du module de ventilateur remplacé est éteint.
Vérifiez que l'indicateur d'état du Ventilateur supérieur, les indicateurs d'état d'intervention requise et l'indicateur d'état de localisation/le bouton de localisation sont éteints.
Poussez les onglets de dégagement sur le côté de chaque rail et faites lentement glisser le contrôleur de stockage dans le rack.
