Composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2

Les composants de stockage, d'alimentation et de refroidissement internes du contrôleur ZS3-2 sont décrits dans l'illustration suivante et sa légende. Un composant identifié comme unité remplaçable sur site (FRU) doit uniquement être remplacé par des techniciens de maintenance Oracle dûment formés.

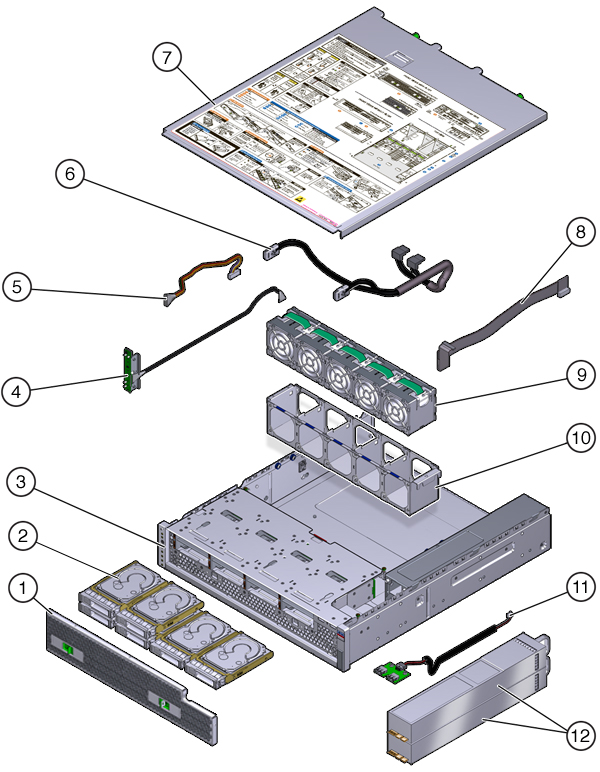

Figure 1-27  Composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2

image:illustration présentant les composants du stockage, de l'alimentation et du ventilateur du contrôleur ZS3-2
Légende de l'illustration
1 Filtre à air
5 Câble d'alimentation de l'unité (FRU)
9 Modules de ventilateur
2 Lecteurs
6 Câble d'interface de l'unité (FRU)
10 Plateau de ventilateur
3 Châssis (FRU)
7 Capot supérieur
11 Carte USB (FRU)
4 Carte DEL (FRU)
8 Câble d'interface de la carte de distribution de courant (PDB) (FRU)
12 Alimentations électriques
