Panneau avant du contrôleur ZS3-2
Les emplacements de disques et les composants du panneau avant du contrôleur ZS3-2 sont décrits dans l'illustration suivante et sa légende.

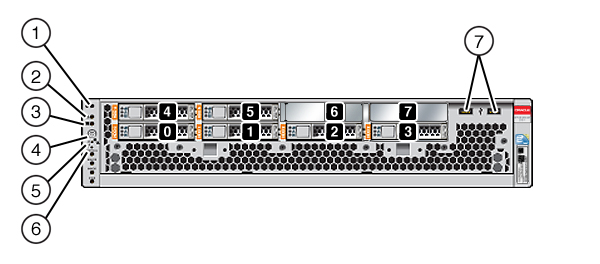

Figure 1-24 Panneau avant du contrôleur ZS3-2
Les emplacements de disques 0 et 1 ont deux unités d'initialisation SAS-2 de 900 Go en miroir. Jusqu'à quatre disques durs électroniques (SSD) ReadZilla SAS-2 de 1,6 To remplissent les emplacements 2 à 5, dans cet ordre. Les emplacements 6 et 7 sont vides et doivent contenir des éléments de remplissage d'unité.
| ||||||||||
Remarque - Les DEL situées sous la DEL d'intervention requise sur le ventilateur/le CPU/ ou la mémoire ne sont actuellement pas utilisées.
