CPU et mémoire du contrôleur ZS3-2

La carte mère du contrôleur du contrôleur ZS3-2 dispose de 16 emplacements en deux groupes destinés à recevoir des modules DIMM basse tension DDR3 standard.

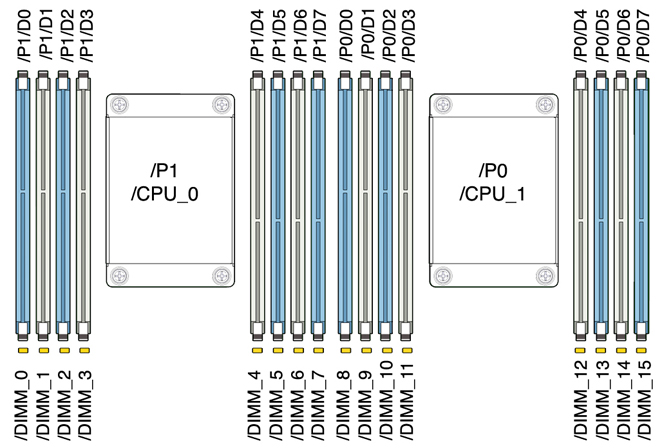

Figure 1-30  Composants de mémoire et de CPU du contrôleur ZS3-2

Table 1-24  Descriptions des CPU du contrôleur ZS3-2

Capacité CPU 0 CPU 1 256 Go D0, D2, D5, D7 (bleu) D0, D2, D5, D7 (bleu) D1, D3, D4, D6 (blanc) D1, D3, D4, D6 (blanc)

Les composants de mémoire remplaçables du contrôleur ZS3-2 et les numéros de référence sont répertoriés ci-dessous.

Table 1-25  Composants de mémoire remplaçables du contrôleur ZS3-2

Composant Description FRU/CRU Numéro de référence CPU Intel E5-2658, 8 coeurs, 2,1 GHz FRU 7019701 Mémoire DIMM, 16 Go, DDR3, 1600, 2Rx4, 1,35 V CRU 7041603 Mémoire DIMM, 32 Go, DDR3, 1066, 4Rx4, 1,35 V CRU 7055964
