Controladores 7420 en cluster con estantes de discos DE2-24 (5 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en clusters con cinco HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

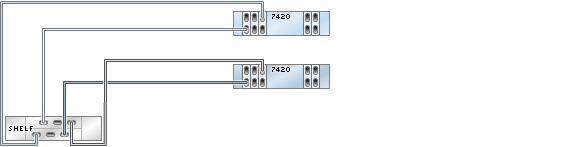

Figura 358 Controladores 7420 en cluster con cinco HBA conectados a un estante de discos DE2-24 en una sola cadena

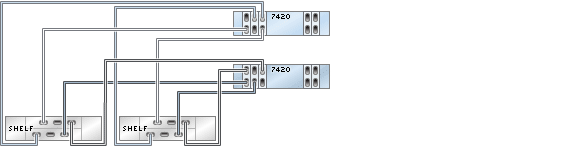

Figura 359 Controladores 7420 en cluster con cinco HBA conectados a dos estantes de discos DE2-24 en dos cadenas
Figura 360 Controladores 7420 en cluster con cinco HBA conectados a tres estantes de discos DE2-24 en tres cadenas
Figura 361 Controladores 7420 en cluster con cinco HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

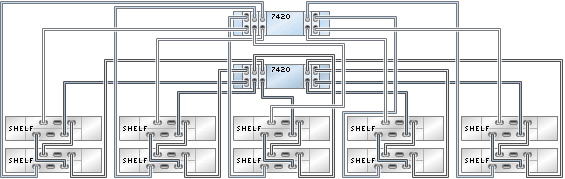

Figura 362 Controladores 7420 en cluster con cinco HBA conectados a diez estantes de discos DE2-24 en cinco cadenas
Figura 363 Controladores 7420 en cluster con cinco HBA conectados a diez estantes de discos DE2-24 en cinco cadenas
Figura 364 Controladores 7420 en cluster con cinco HBA conectados a 30 estantes de discos DE2-24 en cinco cadenas
Figura 365 Varios estantes de discos en una sola cadena
