Controlador 7420 independiente con estantes de discos Sun Disk Shelf (4 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 394 Controlador 7420 independiente con cuatro HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena
Figura 395 Controlador 7420 independiente con cuatro HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas
Figura 396 Controlador 7420 independiente con cuatro HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas
Figura 397 Controlador 7420 independiente con cuatro HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

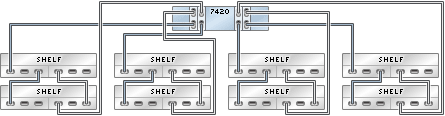

Figura 398 Controlador 7420 independiente con cuatro HBA conectado a ocho estantes de discos Sun Disk Shelf en cuatro cadenas

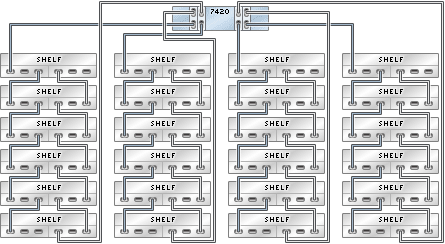

Figura 399 Controlador 7420 independiente con cuatro HBA conectado a 24 estantes de discos Sun Disk Shelf en cuatro cadenas
