Controladores 7420 en cluster con estantes de discos Sun Disk Shelf (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

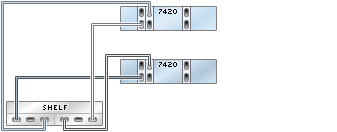

Figura 419 Controladores 7420 en cluster con tres HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

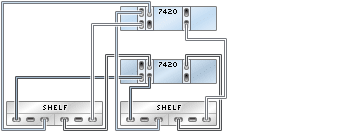

Figura 420 Controladores 7420 en cluster con tres HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

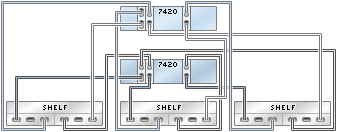

Figura 421 Controladores 7420 en cluster con tres HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

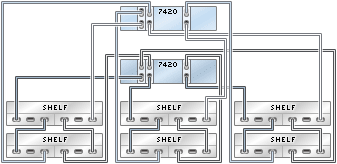

Figura 422 Controladores 7420 en cluster con tres HBA conectados a seis estantes de discos Sun Disk Shelf en tres cadenas

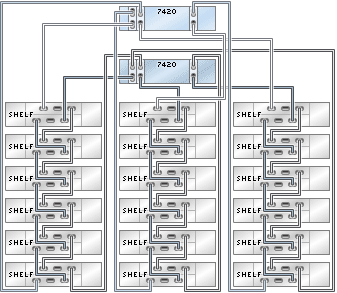

Figura 423 Controladores 7420 en cluster con tres HBA conectados a 18 estantes de discos Sun Disk Shelf en tres cadenas
