Conexión de cables de cluster
La tarjeta de interfaz de cluster proporciona tres enlaces redundantes que permiten a dos controladores comunicarse entre sí. Los puertos de E/S del cluster están formados por dos enlaces serie (0 y1) y un enlace Ethernet. (Consulte Puertos de E/S de cluster de controladores ). Los cables del cluster deben conectarse antes de encender los controladores, y se deben establecer los tres enlaces para poder continuar con la configuración.
Antes de empezar
Tome los tres cables Ethernet que se proporcionaron para conectar los controladores en cluster. Los cables de cluster ZS5-x tienen 2,5 metros de longitud. Los cables de cluster o de otros controladores tienen un metro de longitud. Si usa sus propios cables Ethernet, asegúrese de que sean rectos, de categoría 5 o mejor, y que tengan la longitud correcta.
-
Conecte los puertos serie de cluster de cada controlador para formar un patrón cruzado:
- Conecte un cable Ethernet entre el puerto serie 0 de un controlador y el puerto serie 1 del otro controlador.
-
Conecte el otro cable Ethernet entre el puerto serie 1 de un controlador y el puerto serie 0 del otro controlador.
Los cables entre los puertos serie forman un patrón cruzado, como se muestra en las siguientes ilustraciones.
-
Conecte un cable Ethernet entre los puertos Ethernet de cada controlador.

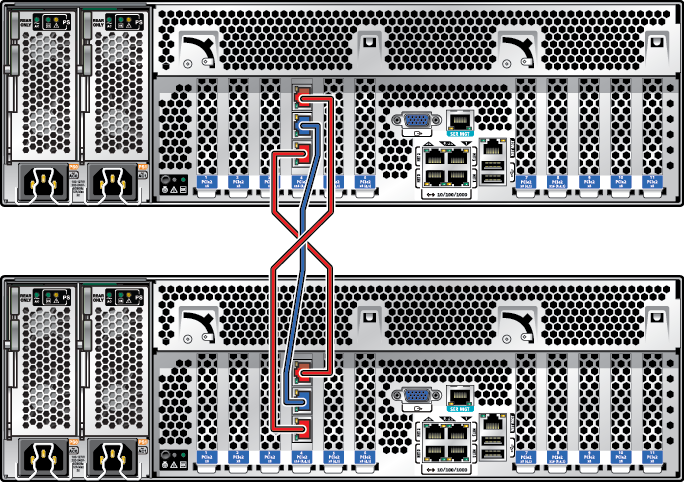

En la siguiente figura, se muestra la conexión de cables de cluster entre dos controladores ZS5-4.

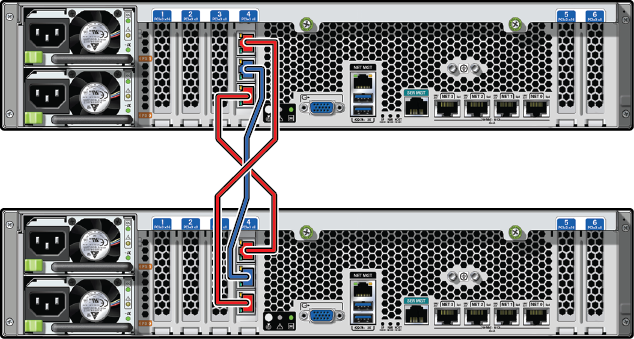

En la siguiente figura, se muestra la conexión de cables de cluster entre dos controladores ZS5-2.

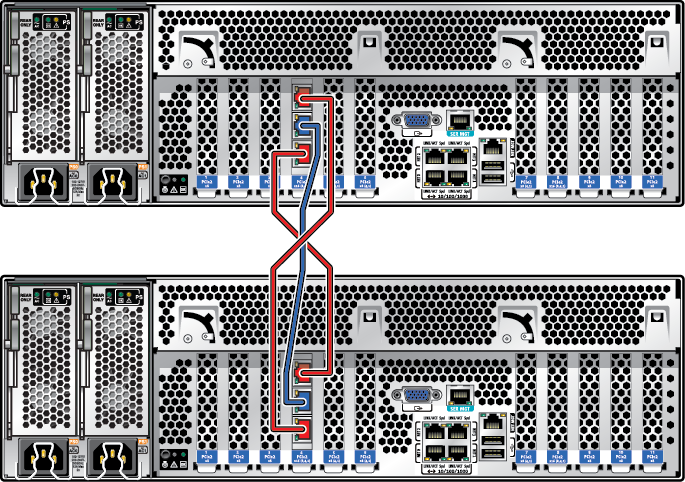

En la siguiente figura, se muestra la conexión de cables de cluster entre dos controladores ZS4-4.

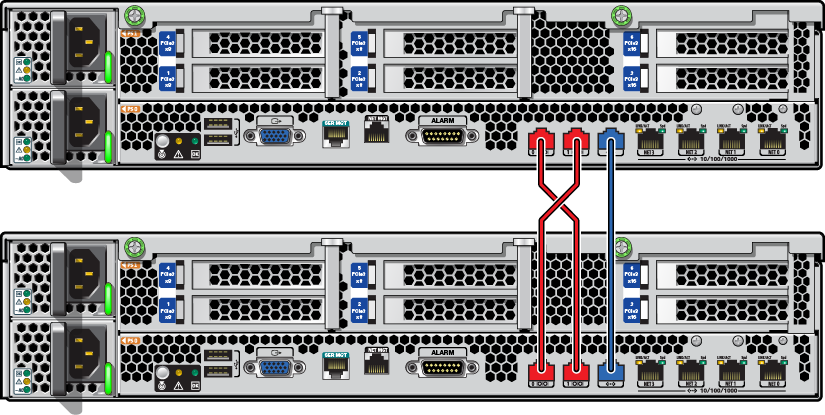

Notas - La tarjeta de cluster de los controladores ZS3-4 y 7420 se instala en la ranura de cluster, como se describe en la visión general del hardware de cada controlador en el Manual de mantenimiento del cliente de Oracle ZFS Storage Appliance.En la siguiente figura, se muestra la conexión de cables de cluster entre dos controladores ZS3-2.
