ZS3-2 en cluster con estantes de discos DE2-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

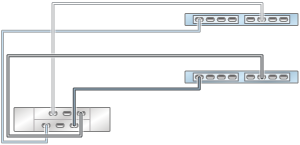

Figura 242 Controladores ZS3-2 en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena

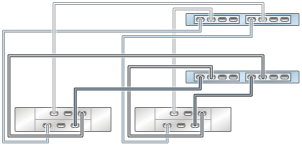

Figura 243 Controladores ZS3-2 en cluster con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

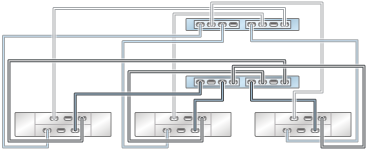

Figura 244 Controladores ZS3-2 en cluster con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

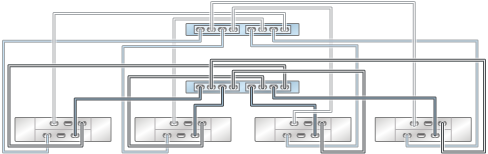

Figura 245 Controladores ZS3-2 en cluster con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

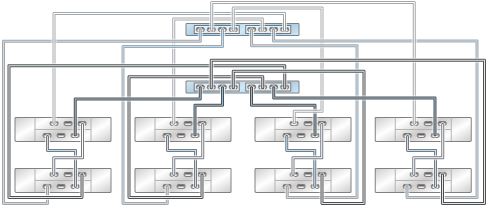

Figura 246 Controladores ZS3-2 en cluster con dos HBA conectados a ocho estantes de discos DE2-24 en cuatro cadenas

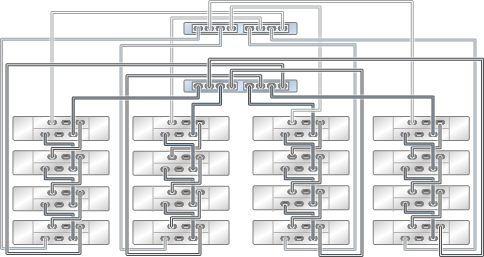

Figura 247 Controladores ZS3-2 en cluster con dos HBA conectados a dieciséis estantes de discos DE2-24 en cuatro cadenas
Figura 248 Varios estantes de discos en una sola cadena
