ZS5-4 independiente con estantes de discos DE3-24 (4 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 independientes con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

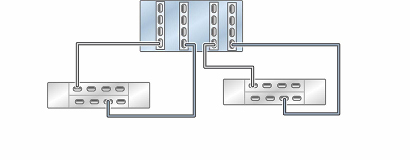

Figura 15 Controlador ZS5-4 independiente con cuatro HBA conectado a dos estantes de discos DE3-24 en dos cadenas

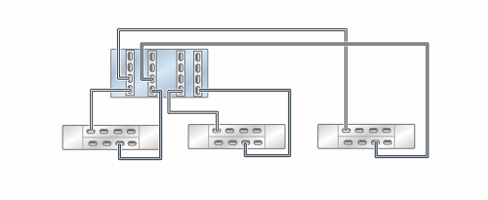

Figura 16 Controlador ZS5-4 independiente con cuatro HBA conectado a tres estantes de discos DE3-24 en tres cadenas

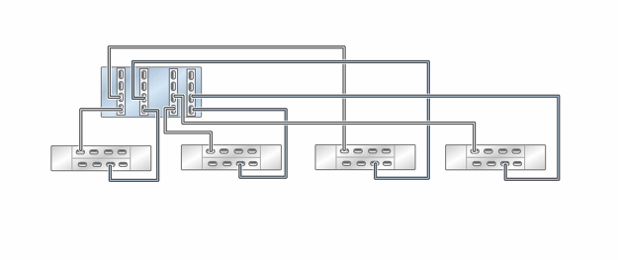

Figura 17 Controlador ZS5-4 independiente con cuatro HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

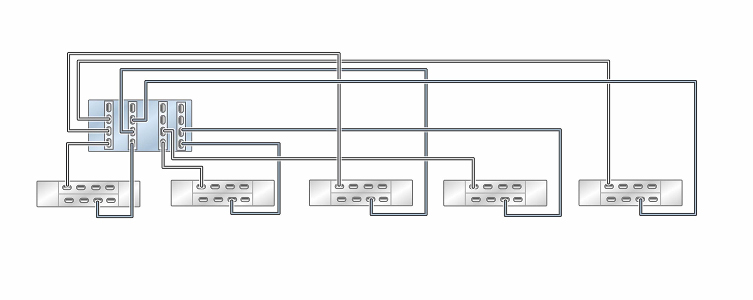

Figura 18 Controlador ZS5-4 independiente con cuatro HBA conectado a cinco estantes de discos DE3-24 en cinco cadenas
Figura 19 Controlador ZS5-4 independiente con cuatro HBA conectado a seis estantes de discos DE3-24 en seis cadenas

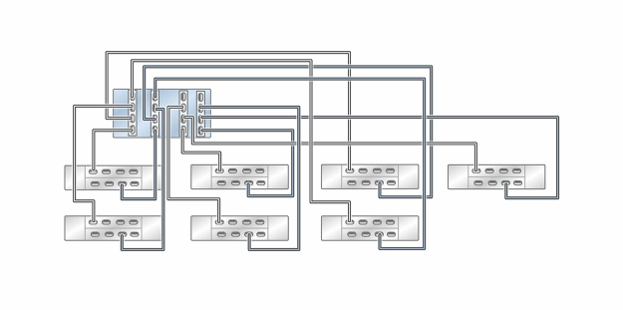

Figura 20 Controlador ZS5-4 independiente con cuatro HBA conectado a siete estantes de discos DE3-24 en siete cadenas

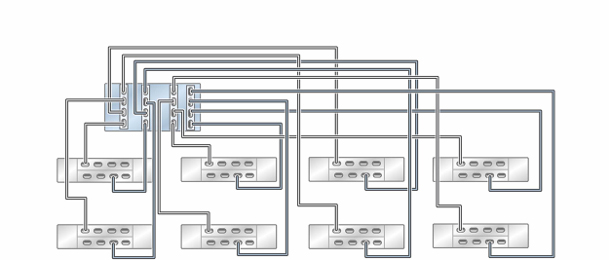

Figura 21 Controlador ZS5-4 independiente con cuatro HBA conectado a ocho estantes de discos DE3-24 en ocho cadenas
Figura 22 Varios estantes de discos en una sola cadena
