ZS5-4 independiente con estantes de discos DE3-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 3 Controlador ZS5-4 independiente con dos HBA conectado a un estante de discos DE3-24 en una sola cadena
Figura 4 Controlador ZS5-4 independiente con dos HBA conectado a dos estantes de discos DE3-24 en dos cadenas

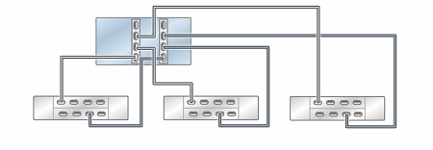

Figura 5 Controlador ZS5-4 independiente con dos HBA conectado a tres estantes de discos DE3-24 en tres cadenas

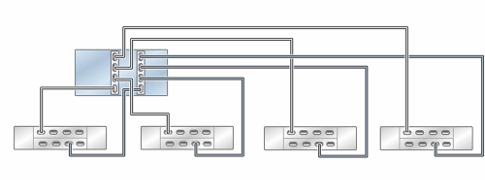

Figura 6 Controlador ZS5-4 independiente con dos HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

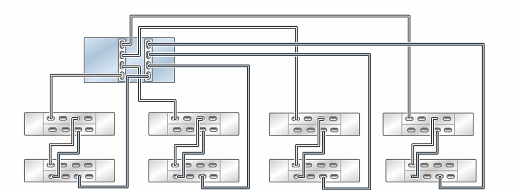

Figura 7 Controlador ZS5-4 independiente con dos HBA conectado a ocho estantes de discos DE3-24 en cuatro cadenas
Figura 8 Varios estantes de discos en una sola cadena
