Cableado de estantes de discos DE3-24 y DE2-24 combinados con controladores ZS5-2
Consulte los diagramas en esta sección para actualizar un sistema con estantes de discos DE2-24 mediante la introducción de uno o varios estantes de discos DE3-24. En los siguientes diagramas, los estantes de discos DE2-24 tienen tres puertos de Módulo de E/S, mientras que los estantes de discos DE3-24 tienen cuatro puertos. Consulte Directrices de cableado y armarios para obtener las directrices de combinación de estantes de discos.
Notas - La agregación de estantes de discos DE3-24 usa cableado SAS-3, pero conserva la metodología de cableado heredada SAS-2. La sustitución de HBA SAS-2 por HBA SAS-3 no afecta la interconexión de cables.
Actualización: sustitución DE2-24 por DE3-24 en el extremo de cadena de discos

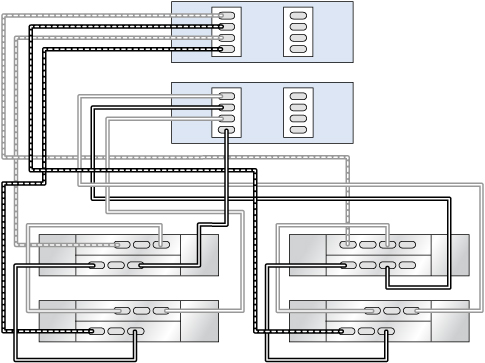

Figura 456 Controladores ZS5-2 en cluster con un HBA conectado a un estante de discos DE3-24 y a tres estantes de discos DE2-24 en dos cadenas
Actualización: sustitución DE2-24 por DE3-24 en el medio de la cadena de discos

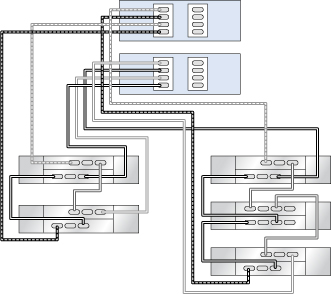

Figura 457 Controladores ZS5-2 en cluster con un HBA conectado a un estante de discos DE3-24 y a cuatro estantes de discos DE2-24 en dos cadenas
Actualización: agregación de una cadena de discos DE3-24 exclusiva

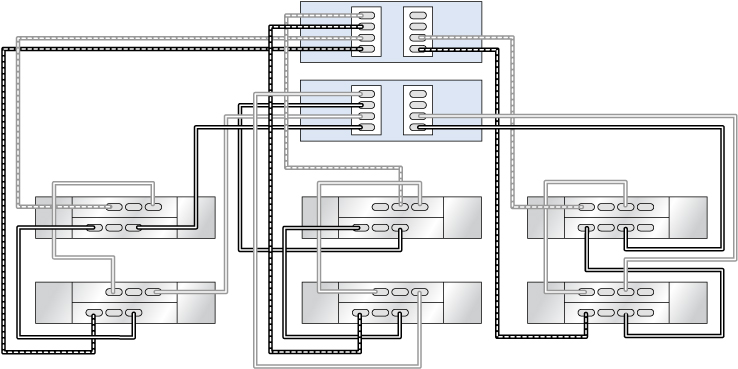

Figura 458 Controladores ZS5-2 en cluster con dos HBA conectados a dos estantes de discos DE3-24 y a cuatro estantes de discos DE2-24 en tres cadenas
