ZS4-4 independiente con estantes de discos DE3-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4 independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 65 Controlador ZS4-4 independiente con dos HBA conectado a un estante de discos DE3-24 en una sola cadena
Figura 66 Controlador ZS4-4 independiente con dos HBA conectado a dos estantes de discos DE3-24 en dos cadenas

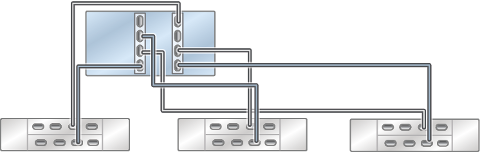

Figura 67 Controlador ZS4-4 independiente con dos HBA conectado a tres estantes de discos DE3-24 en tres cadenas
Figura 68 Controlador ZS4-4 independiente con dos HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas
