Controlador 7420 independiente con estantes de discos DE2-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 310 Controlador 7420 independiente con tres HBA conectado a un estante de discos DE2-24 en una sola cadena
Figura 311 Controlador 7420 independiente con tres HBA conectado a dos estantes de discos DE2-24 en dos cadenas
Figura 312 Controlador 7420 independiente con tres HBA conectado a tres estantes de discos DE2-24 en tres cadenas

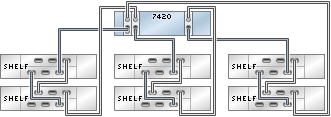

Figura 313 Controlador 7420 independiente con tres HBA conectado a seis estantes de discos DE2-24 en tres cadenas

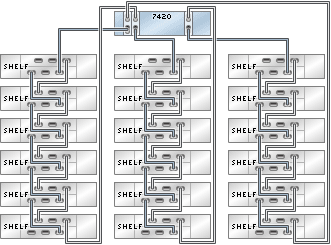

Figura 314 Controlador 7420 independiente con tres HBA conectado a 18 estantes de discos DE2-24 en tres cadenas
Figura 315 Varios estantes de discos en una sola cadena
