Controladores 7420 en cluster con estantes de discos DE2-24 (6 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en clusters con seis HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

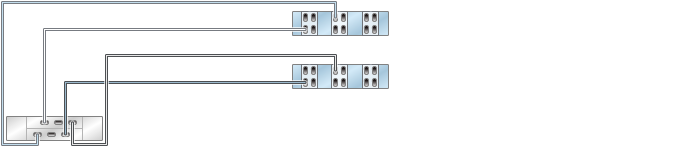

Figura 366 Controladores 7420 en cluster con seis HBA conectados a un estante de discos DE2-24 en una sola cadena

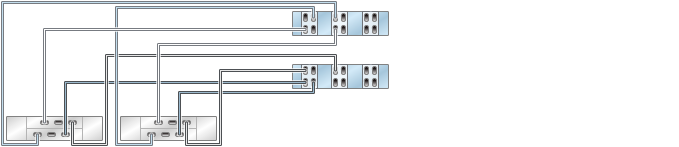

Figura 367 Controladores 7420 en cluster con seis HBA conectados a dos estantes de discos DE2-24 en dos cadenas
Figura 368 Controladores 7420 en cluster con seis HBA conectados a tres estantes de discos DE2-24 en tres cadenas

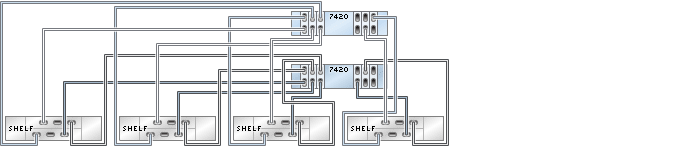

Figura 369 Controladores 7420 en cluster con seis HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas
Figura 370 Controladores 7420 en cluster con seis HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

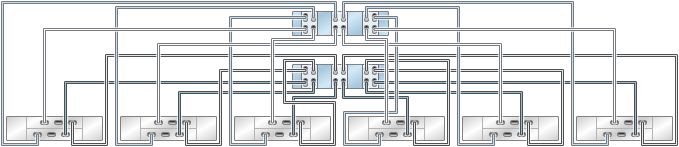

Figura 371 Controladores 7420 en cluster con seis HBA conectados a seis estantes de discos DE2-24 en seis cadenas
Figura 372 Controladores 7420 en cluster con seis HBA conectados a 12 estantes de discos DE2-24 en seis cadenas
Figura 373 Controladores 7420 en cluster con seis HBA conectados a 36 estantes de discos DE2-24 en seis cadenas
Figura 374 Varios estantes de discos en una sola cadena
