Controlador 7420 independiente con estantes de discos Sun Disk Shelf (6 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 independientes con seis HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 407 Controlador 7420 independiente con seis HBA conectado a un estante de discos Sun Disk Shelf en una sola cadena
Figura 408 Controlador 7420 independiente con seis HBA conectado a dos estantes de discos Sun Disk Shelf en dos cadenas
Figura 409 Controlador 7420 independiente con seis HBA conectado a tres estantes de discos Sun Disk Shelf en tres cadenas
Figura 410 Controlador 7420 independiente con seis HBA conectado a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas
Figura 411 Controlador 7420 independiente con seis HBA conectado a cinco estantes de discos Sun Disk Shelf en cinco cadenas
Figura 412 Controlador 7420 independiente con seis HBA conectado a seis estantes de discos Sun Disk Shelf en seis cadenas

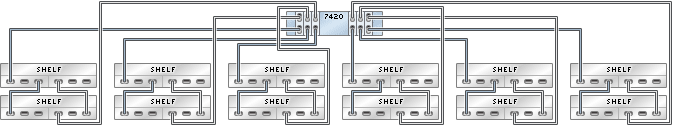

Figura 413 Controlador 7420 independiente con seis HBA conectado a 12 estantes de discos Sun Disk Shelf en seis cadenas
Figura 414 Controlador 7420 independiente con seis HBA conectado a 36 estantes de discos Sun Disk Shelf en seis cadenas
