ZS5-4 en cluster con estantes de discos DE2-24 (4 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.
Figura 151 Controladores ZS5-4 en cluster con cuatro HBA conectados a dos estantes de discos DE2-24 en dos cadenas

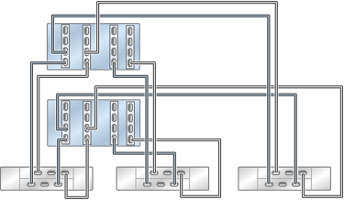

Figura 152 Controladores ZS5-4 en cluster con cuatro HBA conectados a tres estantes de discos DE2-24 en tres cadenas

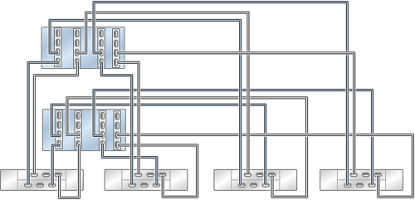

Figura 153 Controladores ZS5-4 en cluster con cuatro HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

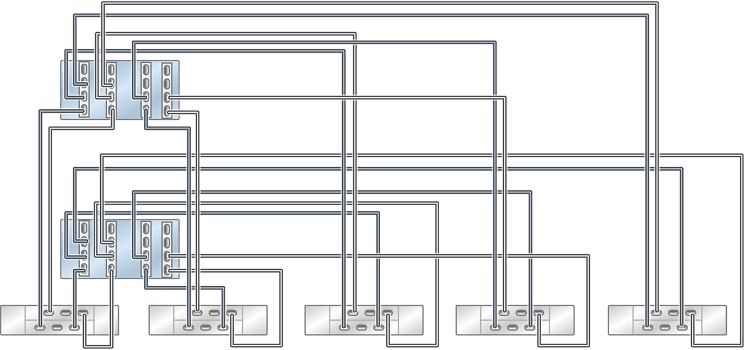

Figura 154 Controladores ZS5-4 en cluster con cuatro HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

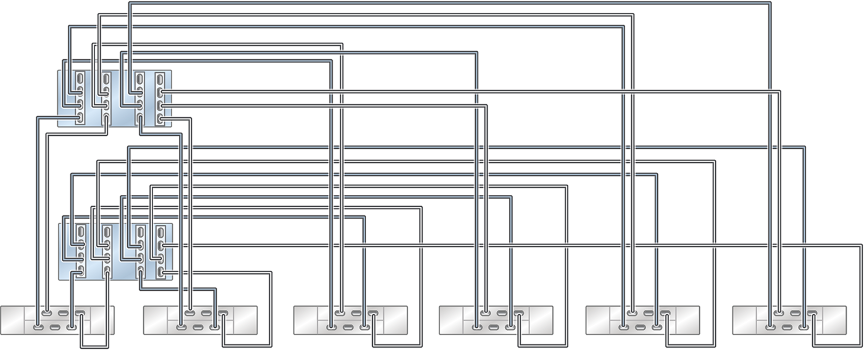

Figura 155 Controladores ZS5-4 en cluster con cuatro HBA conectados a seis estantes de discos DE2-24 en seis cadenas

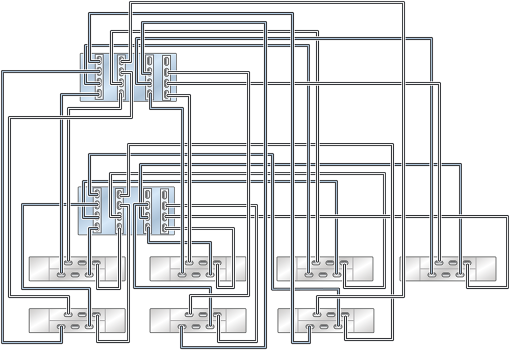

Figura 156 Controladores ZS5-4 en cluster con cuatro HBA conectados a siete estantes de discos DE2-24 en siete cadenas

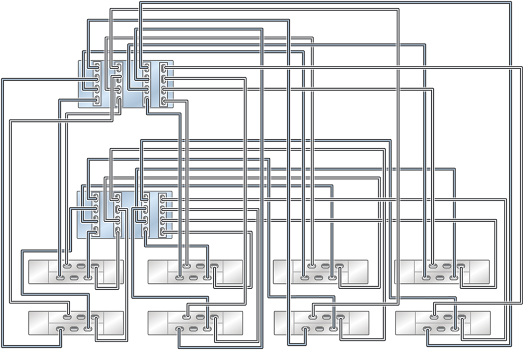

Figura 157 Controladores ZS5-4 en cluster con cuatro HBA conectados a ocho estantes de discos DE2-24 en ocho cadenas
Figura 158 Varios estantes de discos en una sola cadena
