ZS5-4 en cluster con estantes de discos DE3-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 23 Controladores ZS5-4 en cluster con dos HBA conectados a un estante de discos DE3-24 en una sola cadena
Figura 24 Controladores ZS5-4 en cluster con dos HBA conectados a dos estantes de discos DE3-24 en dos cadenas

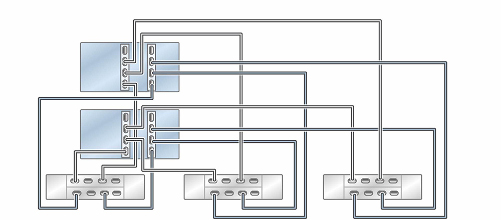

Figura 25 Controladores ZS5-4 en cluster con dos HBA conectados a tres estantes de discos DE3-24 en tres cadenas

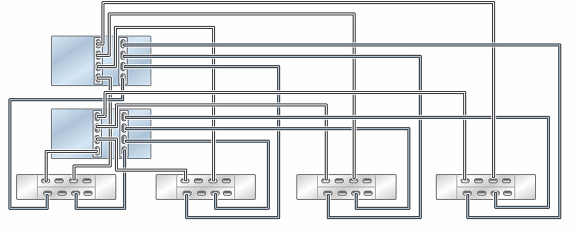

Figura 26 Controladores ZS5-4 en cluster con dos HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

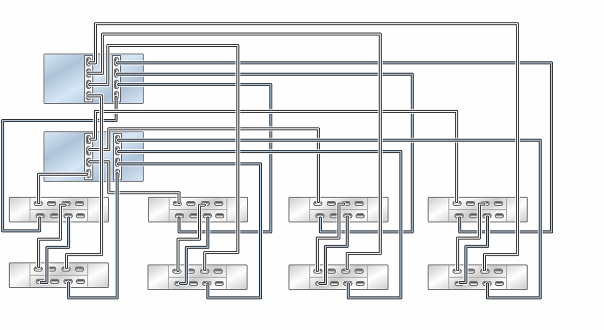

Figura 27 Controladores ZS5-4 en cluster con dos HBA conectados a ocho estantes de discos DE3-24 en cuatro cadenas

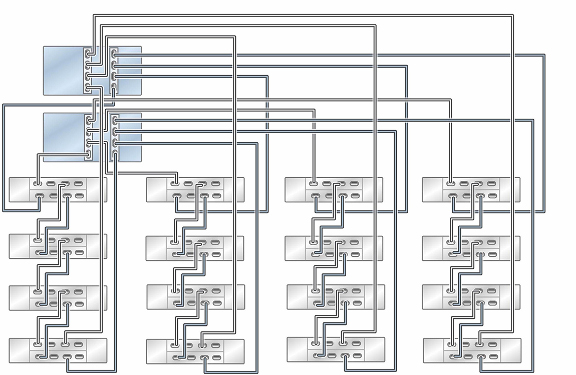

Figura 28 Controladores ZS5-4 en cluster con dos HBA conectados a dieciséis estantes de discos DE3-24 en cuatro cadenas
Figura 29 Varios estantes de discos en una sola cadena
