ZS4-4/ZS3-4 independientes con estantes de discos DE2-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4/ZS3-4 independientes con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

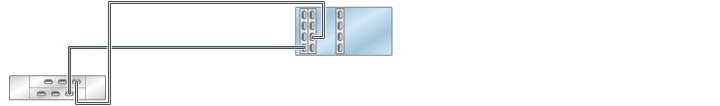

Figura 185 Controlador ZS4-4/ZS3-4 independiente con tres HBA conectado a un estante de discos DE2-24 en una sola cadena

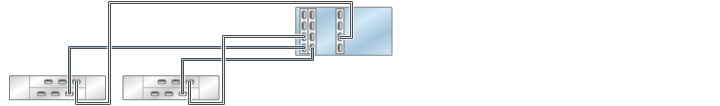

Figura 186 Controlador ZS4-4/ZS3-4 independiente con tres HBA conectado a dos estantes de discos DE2-24 en dos cadenas

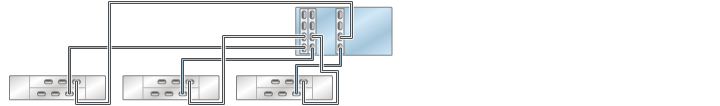

Figura 187 Controlador ZS4-4/ZS3-4 independiente con tres HBA conectado a tres estantes de discos DE2-24 en tres cadenas

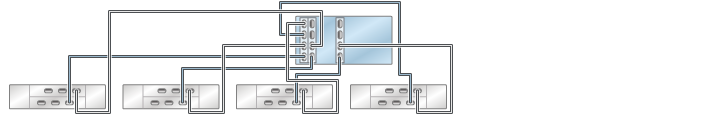

Figura 188 Controlador ZS4-4/ZS3-4 independiente con tres HBA conectado a cuatro estantes de discos DE2-24 en cuatro cadenas

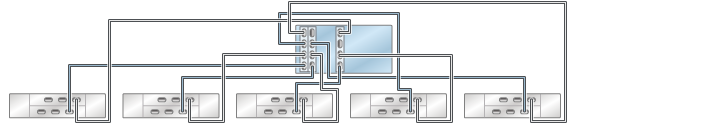

Figura 189 Controlador ZS4-4/ZS3-4 independiente con tres HBA conectado a cinco estantes de discos DE2-24 en cinco cadenas

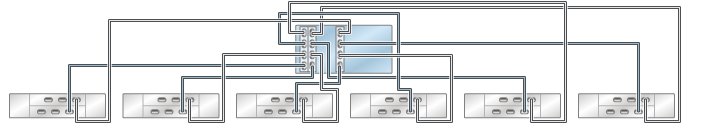

Figura 190 Controlador ZS4-4/ZS3-4 independiente con tres HBA conectado a seis estantes de discos DE2-24 en seis cadenas

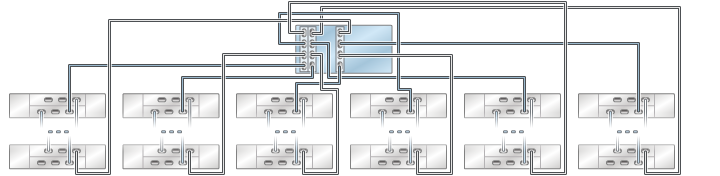

Figura 191 Controlador ZS4-4/ZS3-4 independiente con tres HBA conectado a varios estantes de discos DE2-24 en seis cadenas
Figura 192 Varios estantes de discos en una sola cadena
