ZS5-2 independiente con estantes de discos DE2-24 (2 HBA)
En las siguientes figuras, se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-2 independientes con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-2 en Oracle ZFS Storage Appliance Customer Service Manual.
Figura 163 Controlador ZS5-2 independiente con dos HBA conectados a un estante de discos DE2-24 en una sola cadena

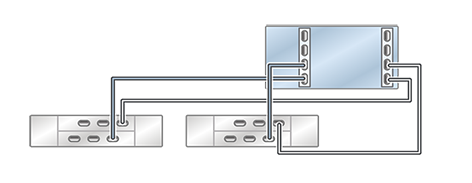

Figura 164 Controlador ZS5-2 independiente con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

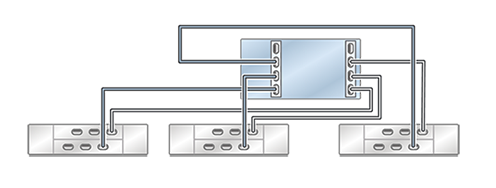

Figura 165 Controlador ZS5-2 independiente con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

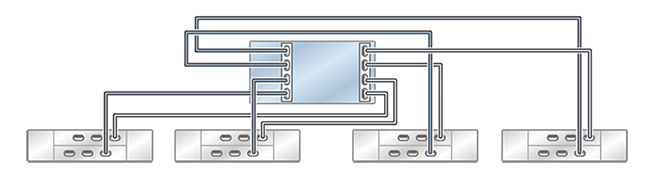

Figura 166 Controlador ZS5-2 independiente con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

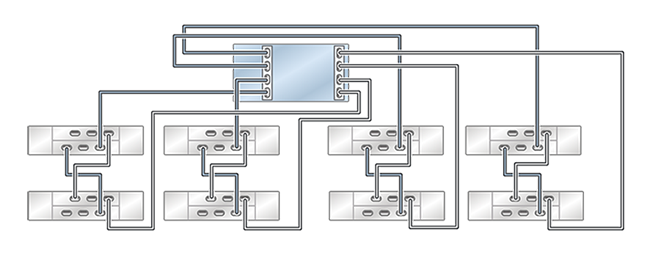

Figura 167 Controlador ZS5-2 independiente con dos HBA conectados a ocho estantes de discos DE2-24 en cuatro cadenas
Figura 168 Varios estantes de discos en una sola cadena
