ZS5-4 en cluster con estantes de discos DE2-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.
Figura 145 Controladores ZS5-4 en cluster con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas
Figura 146 Controladores ZS5-4 en cluster con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas
Figura 147 Controladores ZS5-4 en cluster con tres HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

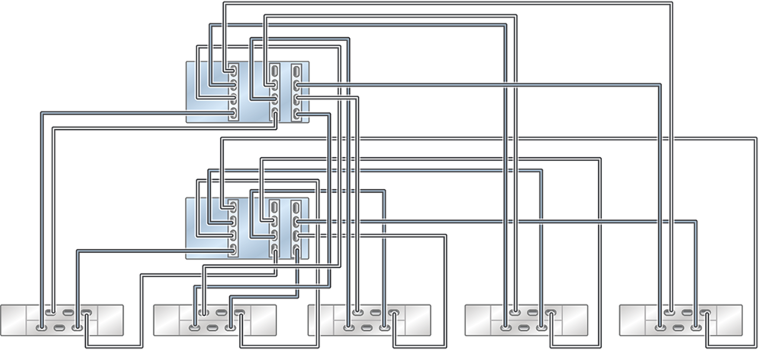

Figura 148 Controladores ZS5-4 en cluster con tres HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

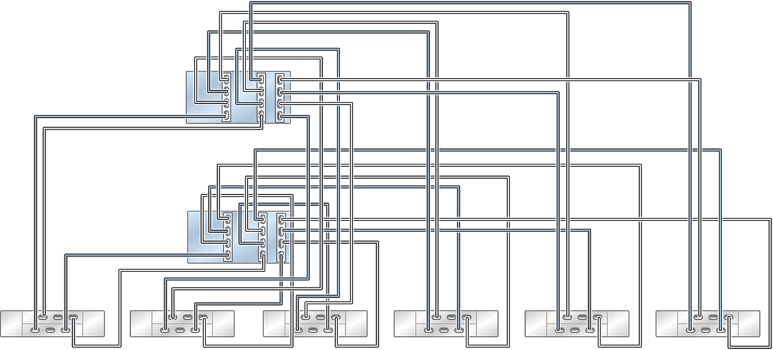

Figura 149 Controladores ZS5-4 en cluster con tres HBA conectados a seis estantes de discos DE2-24 en seis cadenas
Figura 150 Varios estantes de discos en una sola cadena
