ZS5-2 independiente con estantes de discos DE3-24 (1 HBA)
En las siguientes figuras, se muestra un subjuego de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-2 independientes con un HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 44 Controlador ZS5-2 independiente con un HBA conectado a un estante de discos DE3-24 en una sola cadena

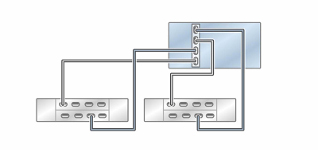

Figura 45 Controlador ZS5-2 independiente con un HBA conectado a dos estantes de discos DE3-24 en dos cadenas

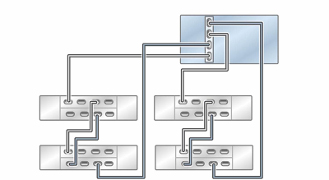

Figura 46 Controlador ZS5-2 independiente con un HBA conectado a cuatro estantes de discos DE3-24 en dos cadenas
Figura 47 Varios estantes de discos en una sola cadena
