ZS4-4/ZS3-4 en cluster con estantes de discos DE2-24 (2 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4/ZS3-4 en cluster con dos HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 203 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a un estante de discos DE2-24 en una sola cadena
Figura 204 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a dos estantes de discos DE2-24 en dos cadenas

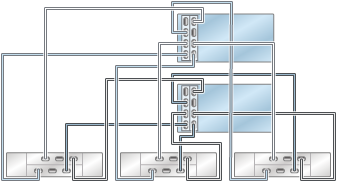

Figura 205 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a tres estantes de discos DE2-24 en tres cadenas

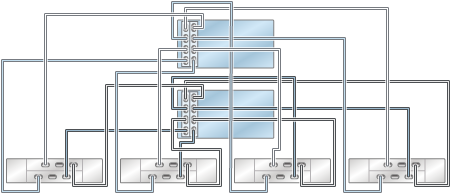

Figura 206 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a cuatro estantes de discos DE2-24 en cuatro cadenas

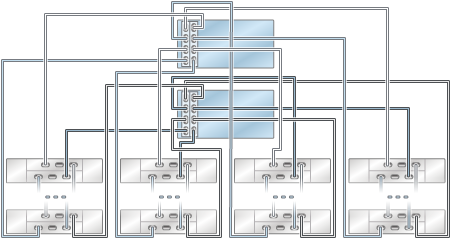

Figura 207 Controladores ZS4-4/ZS3-4 en cluster con dos HBA conectados a varios estantes de discos DE2-24 en cuatro cadenas
Figura 208 Varios estantes de discos en una sola cadena
