ZS5-4 en cluster con estantes de discos DE3-24 (4 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

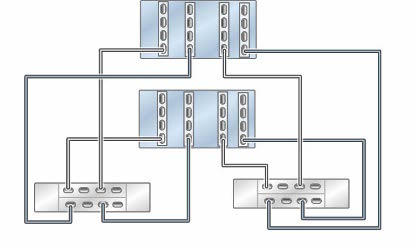

Figura 36 Controladores ZS5-4 en cluster con cuatro HBA conectados a dos estantes de discos DE3-24 en dos cadenas

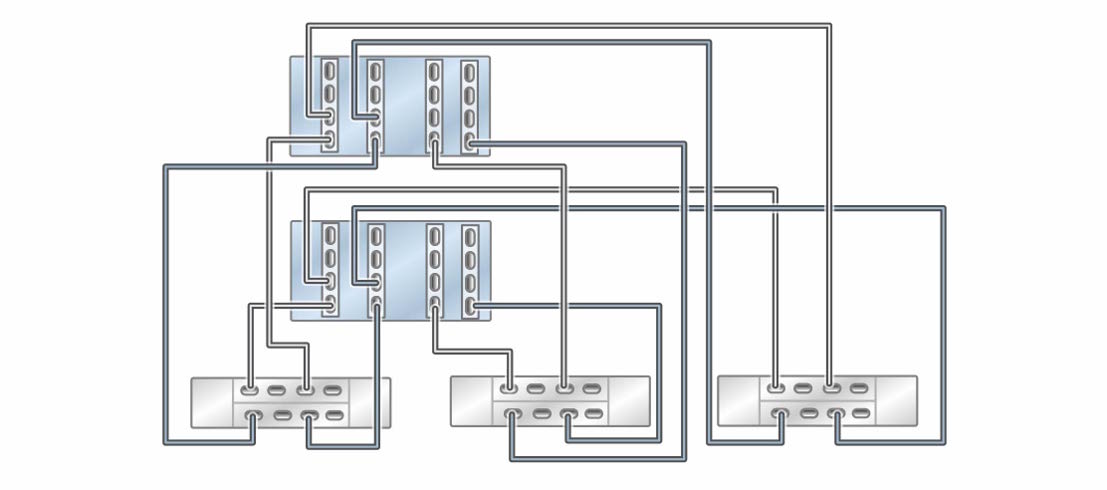

Figura 37 Controladores ZS5-4 en cluster con cuatro HBA conectados a tres estantes de discos DE3-24 en tres cadenas

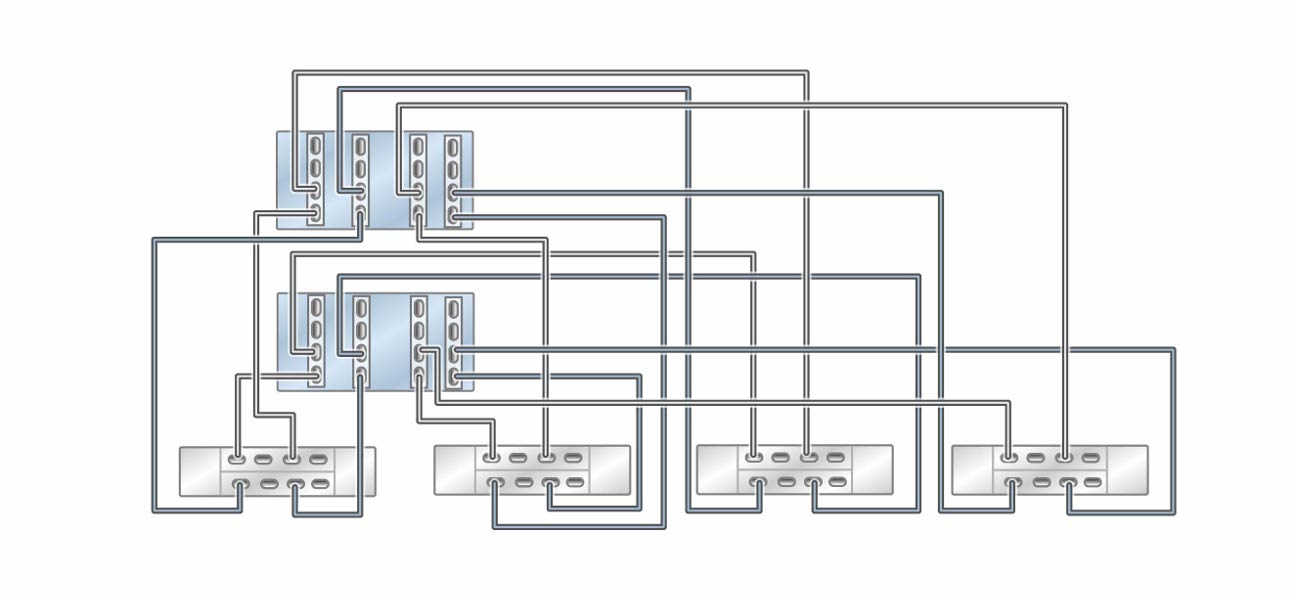

Figura 38 Controladores ZS5-4 en cluster con cuatro HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

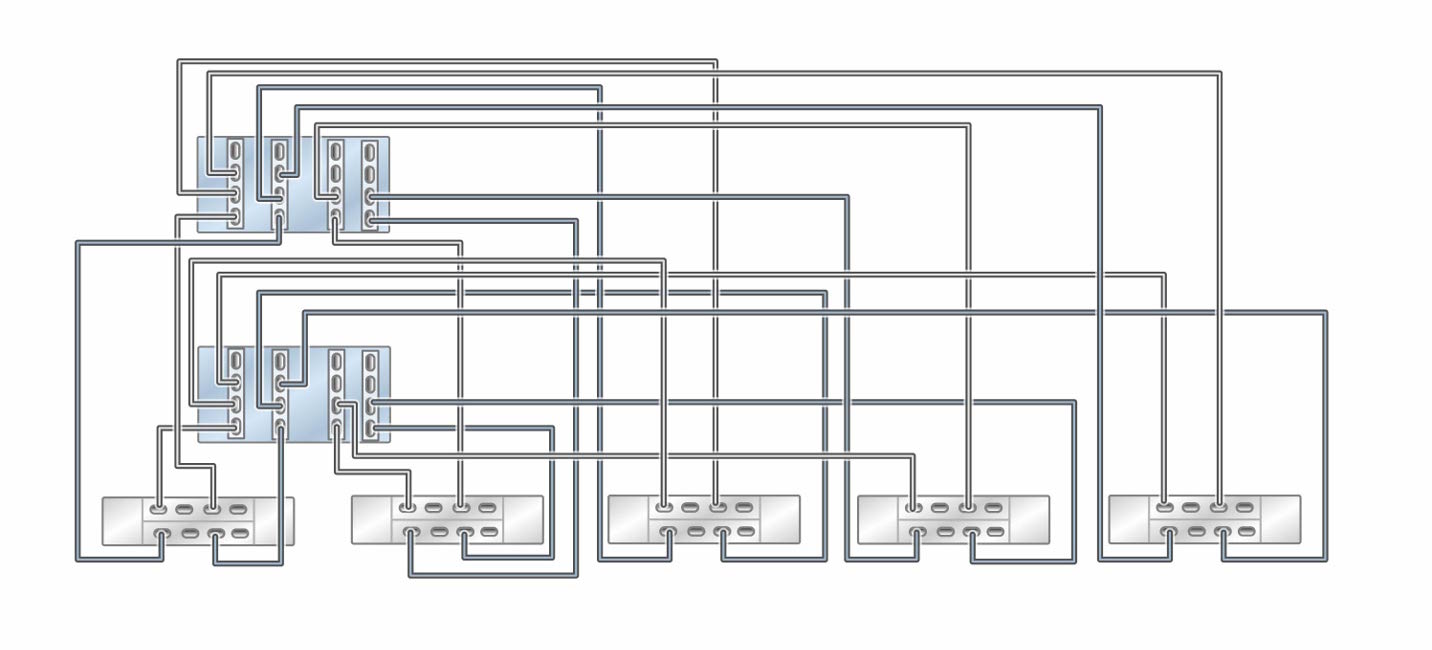

Figura 39 Controladores ZS5-4 en cluster con cuatro HBA conectados a cinco estantes de discos DE3-24 en cinco cadenas

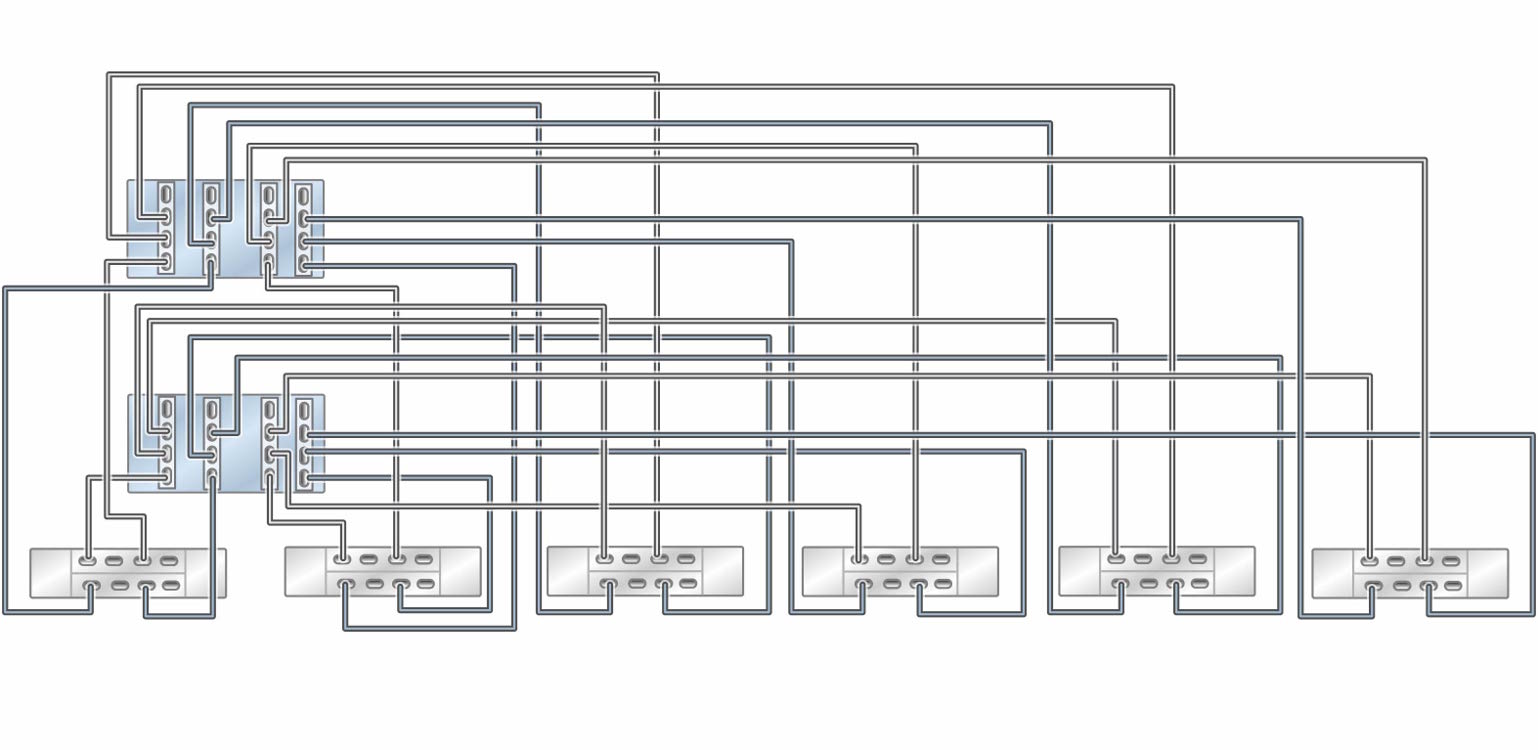

Figura 40 Controladores ZS5-4 en cluster con cuatro HBA conectados a seis estantes de discos DE3-24 en seis cadenas

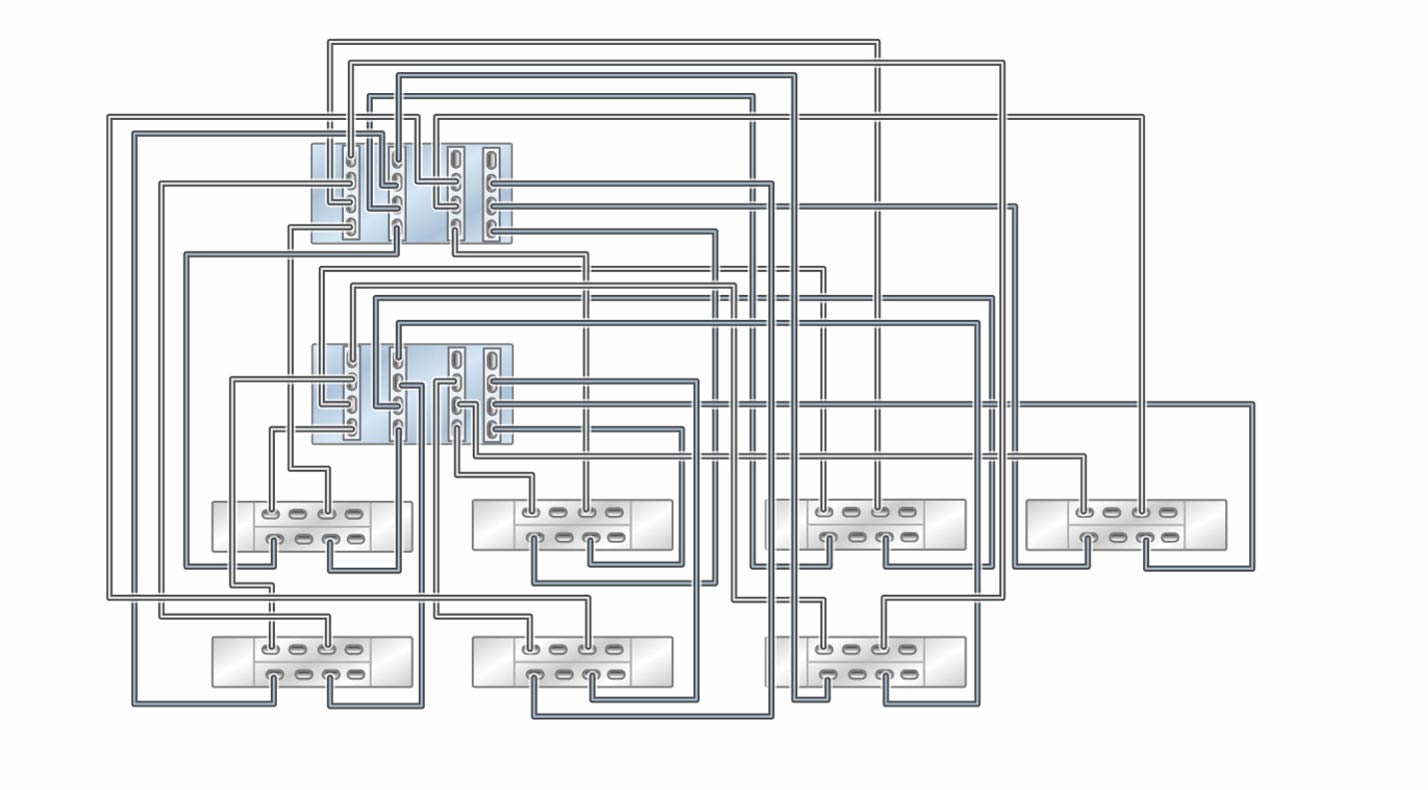

Figura 41 Controladores ZS5-4 en cluster con cuatro HBA conectados a siete estantes de discos DE3-24 en siete cadenas

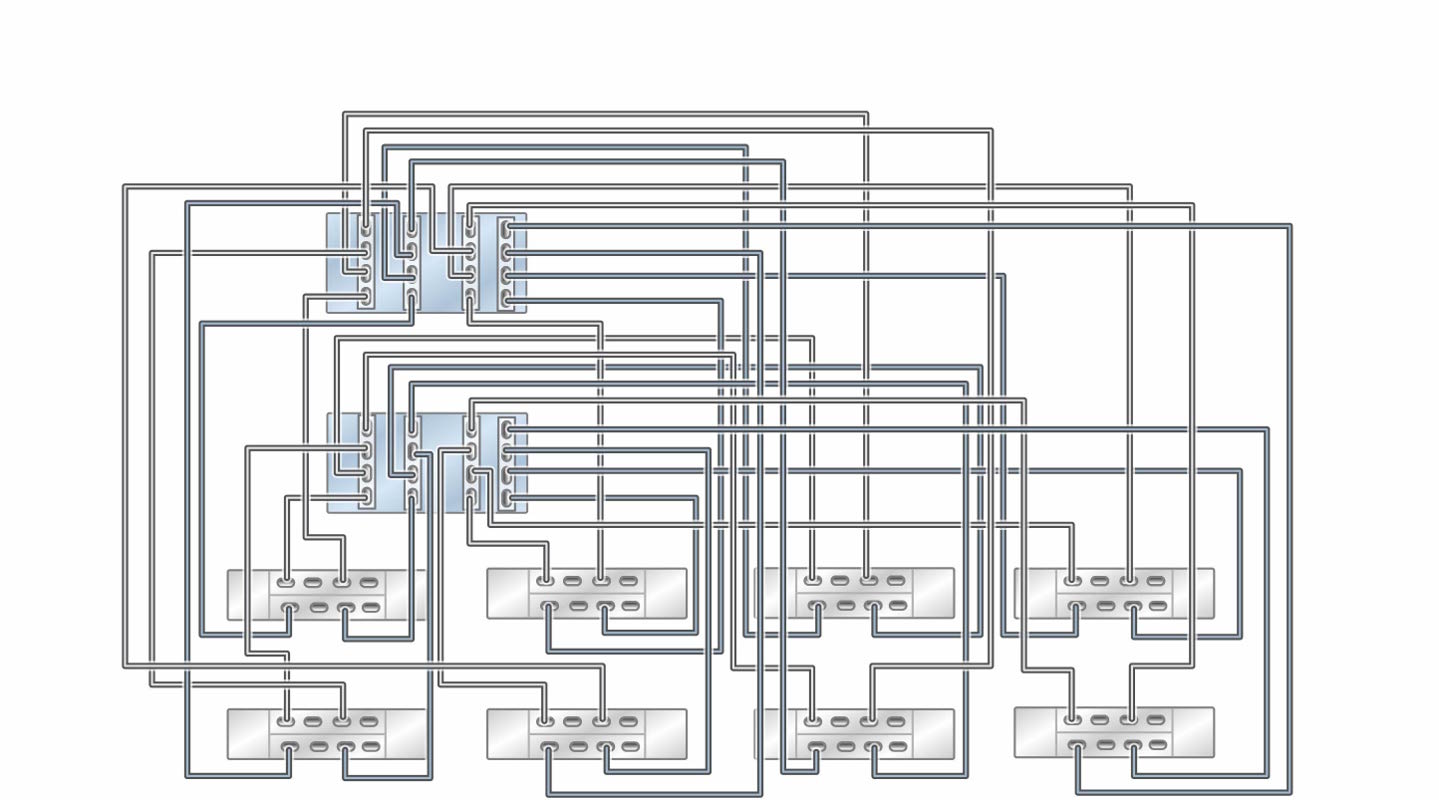

Figura 42 Controladores ZS5-4 en cluster con cuatro HBA conectados a ocho estantes de discos DE3-24 en ocho cadenas
Figura 43 Varios estantes de discos en una sola cadena
