ZS4-4 en cluster con estantes de discos DE3-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 87 Controladores ZS4-4 en cluster con tres HBA conectados a un estante de discos DE3-24 en una sola cadena
Figura 88 Controladores ZS4-4 en cluster con tres HBA conectados a dos estantes de discos DE3-24 en dos cadenas

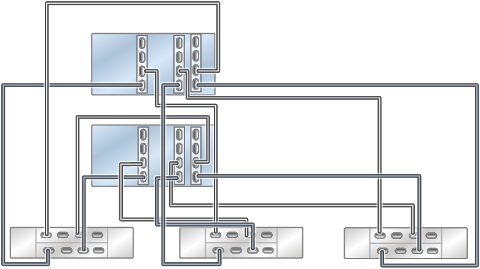

Figura 89 Controladores ZS4-4 en cluster con tres HBA conectados a tres estantes de discos DE3-24 en tres cadenas

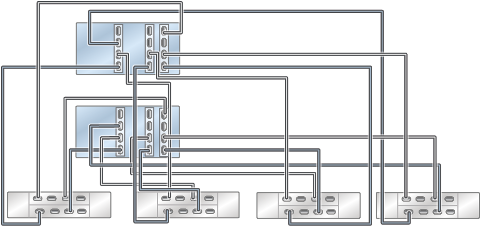

Figura 90 Controladores ZS4-4 en cluster con tres HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

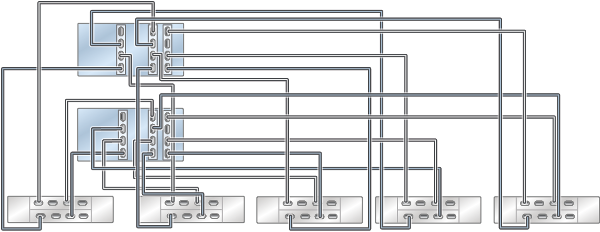

Figura 91 Controladores ZS4-4 en cluster con tres HBA conectados a cinco estantes de discos DE3-24 en cinco cadenas

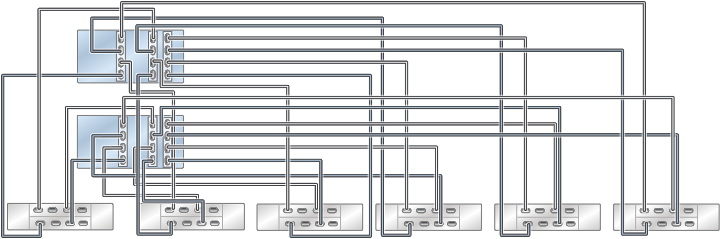

Figura 92 Controladores ZS4-4 en cluster con tres HBA conectados a seis estantes de discos DE3-24 en seis cadenas
