ZS4-4/ZS3-4 independientes con estantes de discos DE2-24 (4 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS4-4/ZS3-4 independientes con cuatro HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

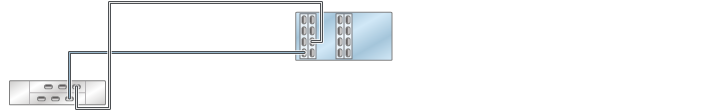

Figura 193 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a un estante de discos DE2-24 en una sola cadena
Figura 194 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a dos estantes de discos DE2-24 en dos cadenas

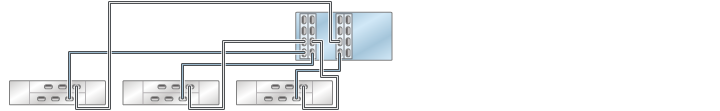

Figura 195 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a tres estantes de discos DE2-24 en tres cadenas

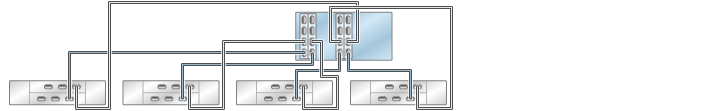

Figura 196 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a cuatro estantes de discos DE2-24 en cuatro cadenas

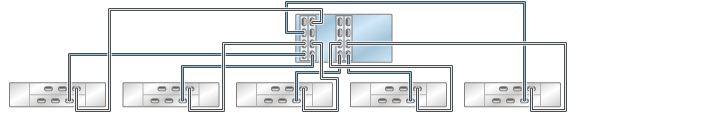

Figura 197 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a cinco estantes de discos DE2-24 en cinco cadenas

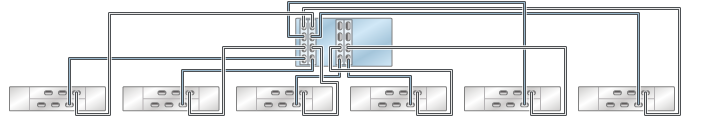

Figura 198 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a seis estantes de discos DE2-24 en seis cadenas

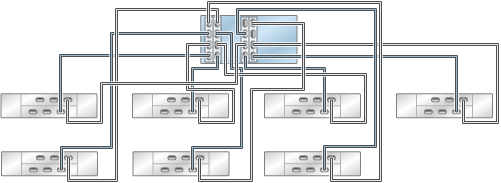

Figura 199 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a siete estantes de discos DE2-24 en siete cadenas

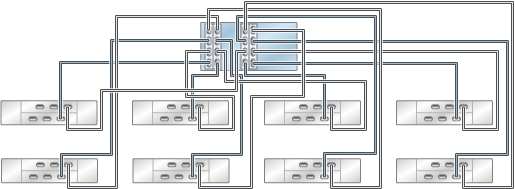

Figura 200 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a ocho estantes de discos DE2-24 en ocho cadenas

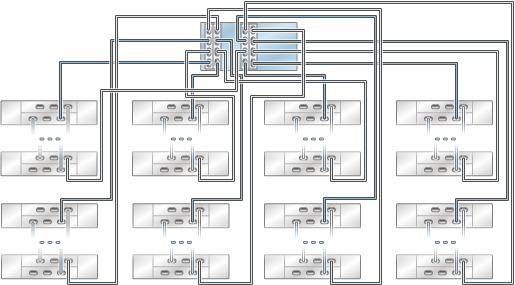

Figura 201 Controlador ZS4-4/ZS3-4 independiente con cuatro HBA conectado a varios estantes de discos DE2-24 en ocho cadenas
Figura 202 Varios estantes de discos en una sola cadena
