ZS5-4 en cluster con estantes de discos DE3-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 en cluster con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

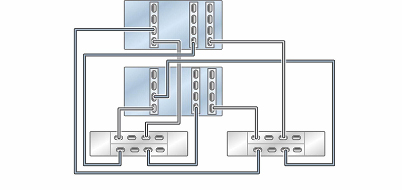

Figura 30 Controladores ZS5-4 en cluster con tres HBA conectados a dos estantes de discos DE3-24 en dos cadenas

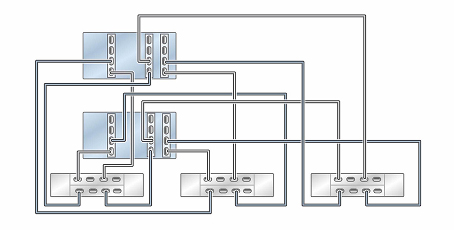

Figura 31 Controladores ZS5-4 en cluster con tres HBA conectados a tres estantes de discos DE3-24 en tres cadenas
Figura 32 Controladores ZS5-4 en cluster con tres HBA conectados a cuatro estantes de discos DE3-24 en cuatro cadenas

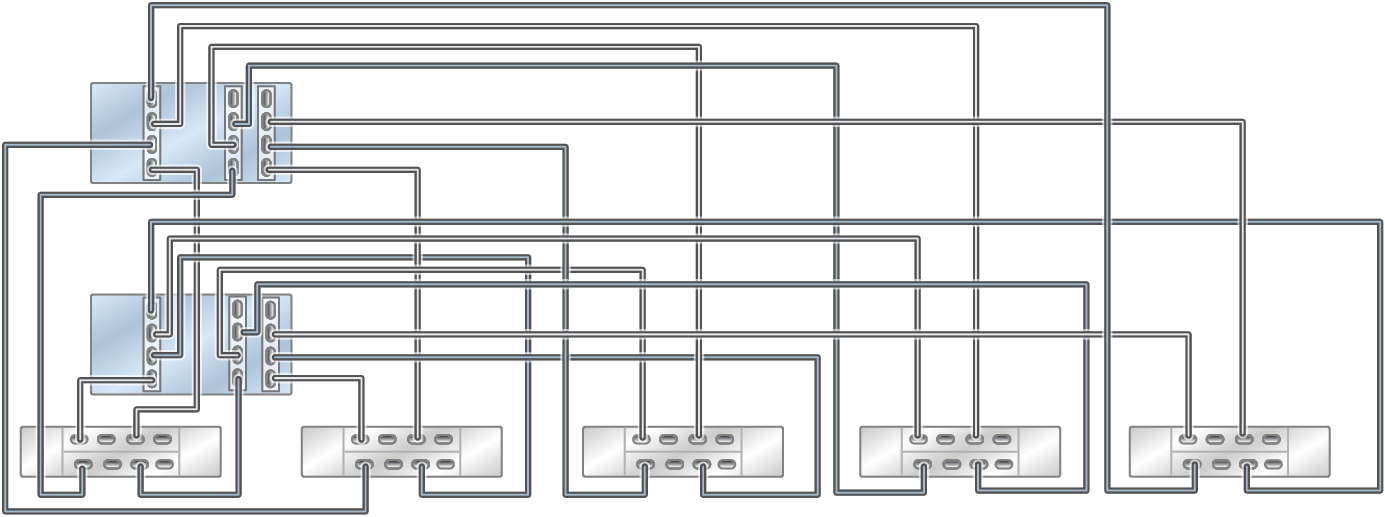

Figura 33 Controladores ZS5-4 en cluster con tres HBA conectados a cinco estantes de discos DE3-24 en cinco cadenas
Figura 34 Controladores ZS5-4 en cluster con tres HBA conectados a seis estantes de discos DE3-24 en seis cadenas
Figura 35 Varios estantes de discos en una sola cadena
