ZS5-4 independiente con estantes de discos DE2-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 independientes con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para conocer las ubicaciones de los puertos HBA, consulte la sección de visión general de hardware para el controlador ZS5-4 en Oracle ZFS Storage Appliance Customer Service Manual.
Figura 125 Controlador ZS5-4 independiente con tres HBA conectados a dos estantes de discos DE2-24 en dos cadenas

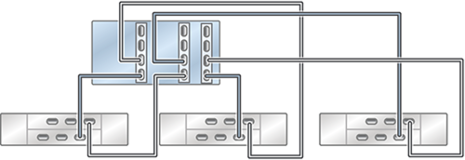

Figura 126 Controlador ZS5-4 independiente con tres HBA conectados a tres estantes de discos DE2-24 en tres cadenas

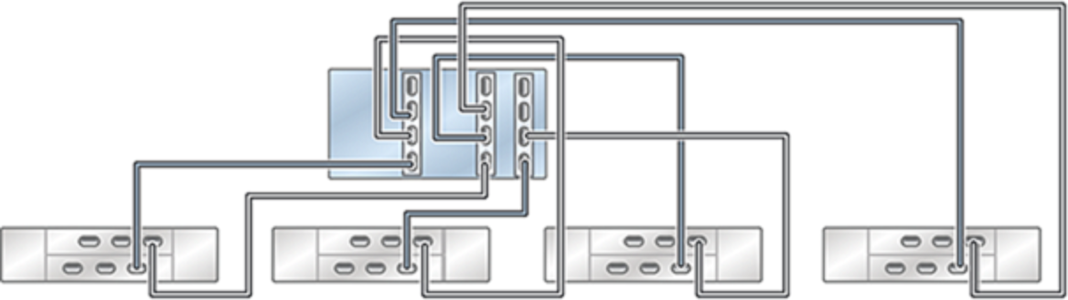

Figura 127 Controlador ZS5-4 independiente con tres HBA conectado a cuatro estantes de discos DE2-24 en cuatro cadenas

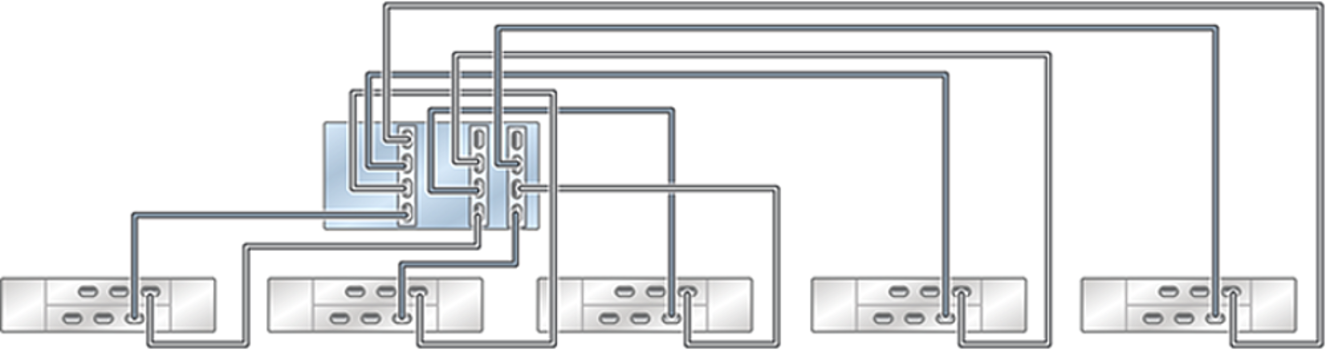

Figura 128 Controlador ZS5-4 independiente con tres HBA conectados a cinco estantes de discos DE2-24 en cinco cadenas

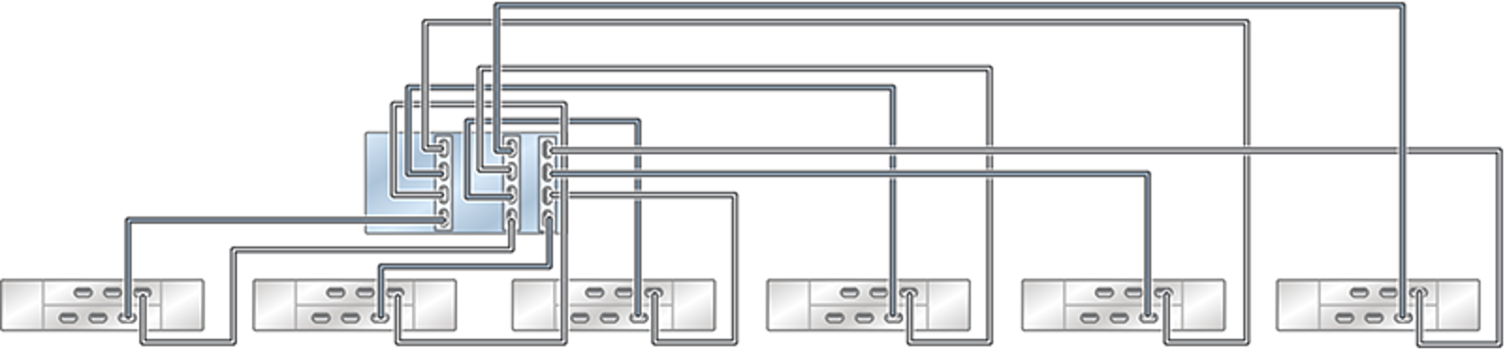

Figura 129 Controlador ZS5-4 independiente con tres HBA conectados a seis estantes de discos DE2-24 en seis cadenas
Figura 130 Varios estantes de discos en una sola cadena
