Controladores 7420 en cluster con estantes de discos Sun Disk Shelf (6 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage 7420 en clusters con seis HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

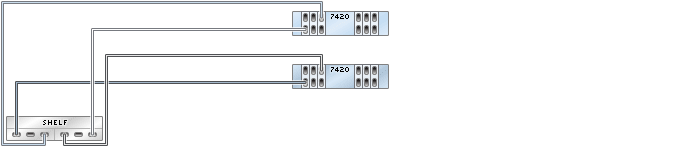

Figura 437 Controladores 7420 en cluster con seis HBA conectados a un estante de discos Sun Disk Shelf en una sola cadena

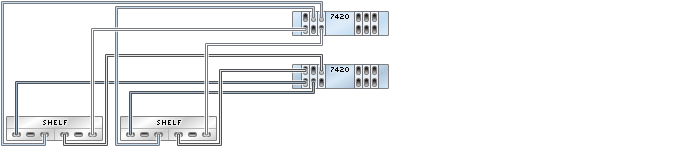

Figura 438 Controladores 7420 en cluster con seis HBA conectados a dos estantes de discos Sun Disk Shelf en dos cadenas

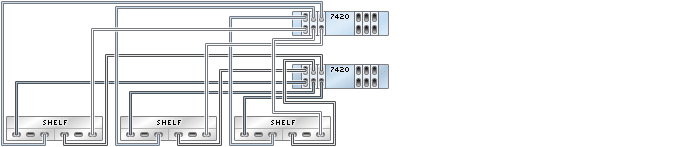

Figura 439 Controladores 7420 en cluster con seis HBA conectados a tres estantes de discos Sun Disk Shelf en tres cadenas

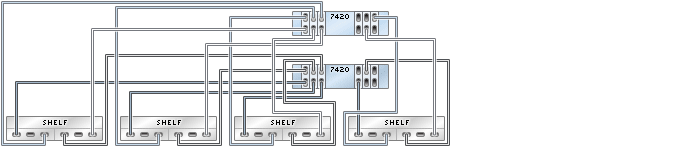

Figura 440 Controladores 7420 en cluster con seis HBA conectados a cuatro estantes de discos Sun Disk Shelf en cuatro cadenas

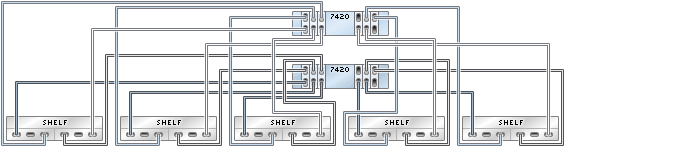

Figura 441 Controladores 7420 en cluster con seis HBA conectados a cinco estantes de discos Sun Disk Shelf en cinco cadenas

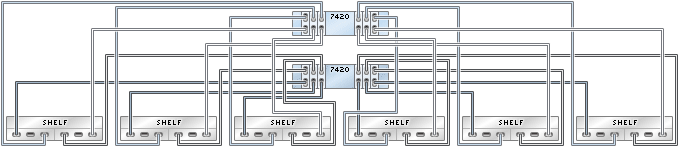

Figura 442 Controladores 7420 en cluster con seis HBA conectados a seis estantes de discos Sun Disk Shelf en seis cadenas

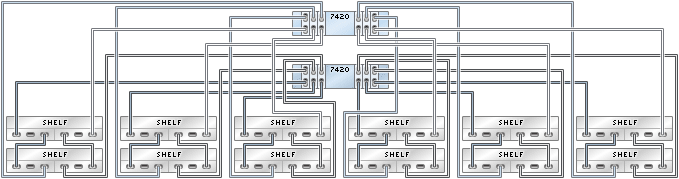

Figura 443 Controladores 7420 en cluster con seis HBA conectados a 12 estantes de discos Sun Disk Shelf en seis cadenas

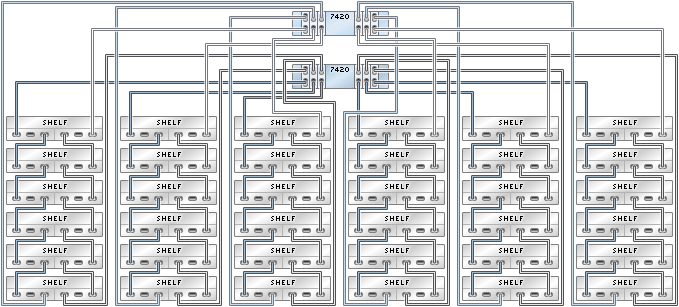

Figura 444 Controladores 7420 en cluster con seis HBA conectados a 36 estantes de discos Sun Disk Shelf en seis cadenas
