Actualización: Marzo de 2017



Visión general de Oracle ZFS Storage Appliance Racked System ZS5-4

Oracle ZFS Storage Appliance Racked System ZS5-4 es un sistema que viene montado en rack y cableado, que consta de dos controladores ZS5-4 en cluster y hasta ocho estantes de discos DE3-24C en el armario base. Se pueden conectar al armario base hasta tres armarios de expansión que contengan hasta 10 estantes de discos DE3-24C para un total de 38 estantes de discos.

Las configuraciones se ofrecen en múltiplos de dos estantes de discos y en una expansión de medio rack: 2 estantes de discos (mínimo), 4, 6, 8, 10, 12, 13 (medio rack), 14, 16, 18, 20, 22, 23 (medio rack), 24, 26, 28, 30, 32, 33 (medio rack), 34, 36 y 38 (máximo). Cada controlador ZS5-4 admite hasta dos, tres o cuatro tarjetas del HBA SAS. No obstante, se deben instalar cuatro tarjetas del HBA SAS en cada controlador ZS5-4 para que se admitan los estantes de discos en los armarios de expansión.

Si los controladores ZS5-4 en cluster contienen cuatro HBA SAS cada uno, admiten una configuración de alta disponibilidad de:

  • dos cadenas de cuatro estantes de discos por cadena de discos en el armario base para un total de ocho estantes de discos, y

  • uno a tres armarios de expansión, cada armario admite dos cadenas con un máximo de cinco estantes de discos por cadena de discos para un total de 10 estantes de discos para un armario de expansión, 20 estantes de discos para dos armarios de expansión o 30 estantes de discos para tres estantes de discos para tres armarios de expansión.

El armario base es independiente y viene cableado de acuerdo con la metodología de cableado requerida. En la sección "Tablas y diagramas de cableado", se describe cómo cablear los sistemas que vienen montados en rack y cómo expandir el sistema en el futuro.

Cada armario contiene 42 unidades de rack (RU), con RU01 en la parte inferior. Cada controlador ZS5-4 ocupa tres unidades de rack, y el número de unidad de rack del extremo inferior hace referencia a su ubicación. El controlador superior se denomina controlador 1 y se ubica en RU20 en el armario base, y el controlador inferior se denomina controlador 0 y se ubica en RU17. En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

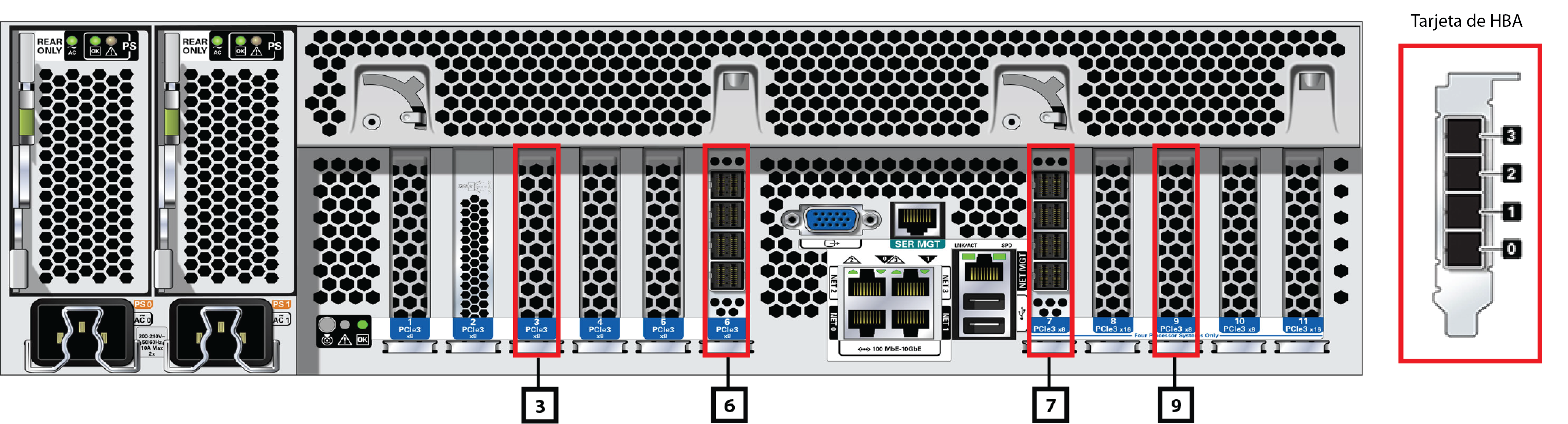

Figura 590  Panel posterior del ZS5-4 con números de ranuras del HBA

image:En este gráfico, se muestra el panel posterior del ZS5-4 con números de ranuras del HBA.

Cada estante de discos DE3-24C ocupa cuatro unidades de rack y los estantes de discos generalmente se instalan desde la parte inferior del armario hasta la parte superior para mayor estabilidad. Para brindar capacidades de rendimiento más altas, las cadenas de discos se alternan desde la parte inferior hasta la parte superior del armario base, con cuatro estantes de discos por cadena y separaciones entre componentes. Por lo tanto, el primer estante de discos es en RU01, el segundo en RU05, el tercero en RU23, el cuarto en RU27, el quinto en RU09 y así sucesivamente de manera alternada. Como se muestra en la siguiente figura, el estante de discos DE3-24C tiene dos módulos de E/S (IOM) con cuatro puertos cada uno. En todas las configuraciones de cableado, el puerto 1 y el puerto 3 nunca se usan.

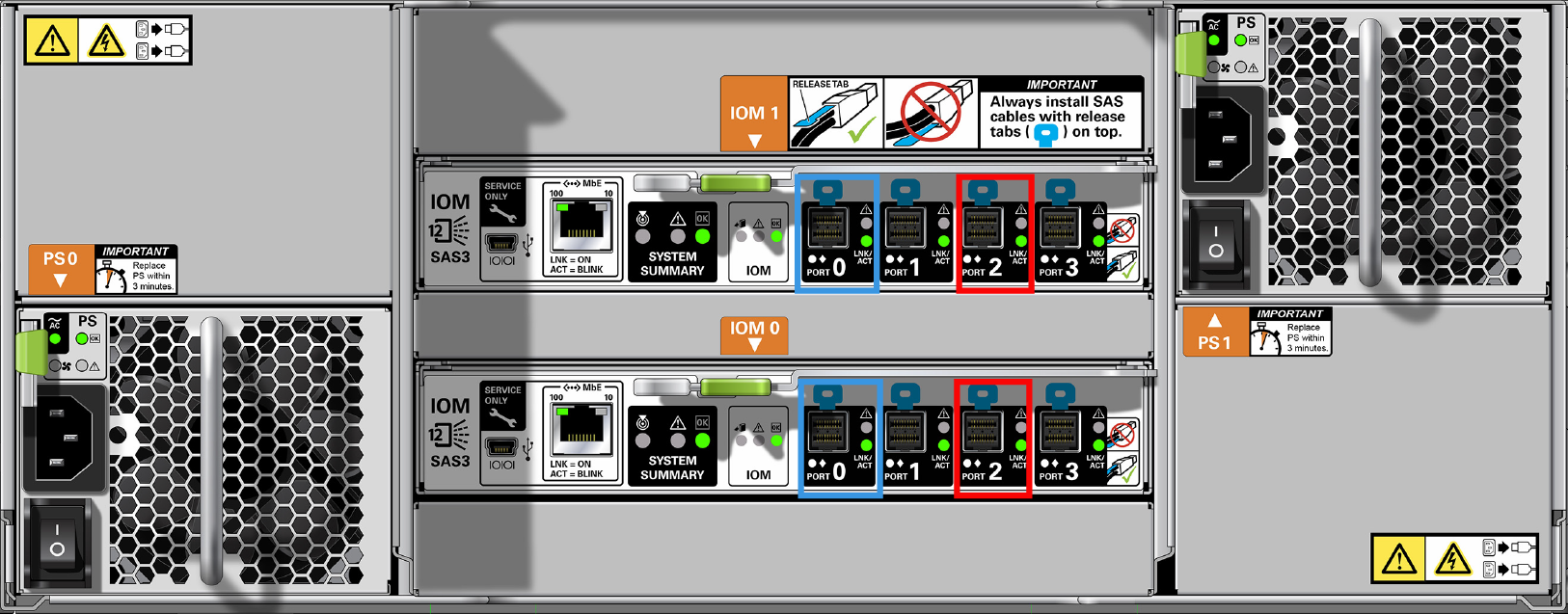

Figura 591  Panel posterior de Storage Drive Enclosure DE3-24C con conexiones HBA

image:En este gráfico, se muestra el panel posterior de Storage Drive Enclosure DE3-24C con conexiones HBA
