ZS3-2 independiente con estantes de discos DE3-24 (1 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS3-2 independientes con un HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.
Figura 101 Controlador ZS3-2 independiente con un HBA conectado a un estante de discos DE3-24 en una sola cadena
Figura 102 Controlador ZS3-2 independiente con un HBA conectado a dos estantes de discos DE3-24 en dos cadenas

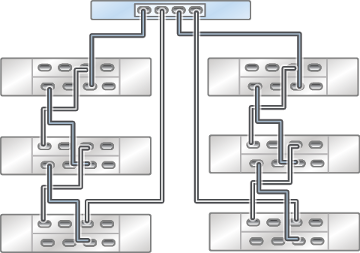

Figura 103 Controlador ZS3-2 independiente con un HBA conectado a seis estantes de discos DE3-24 en dos cadenas
