Tablas y diagramas de cableado

En la siguiente tabla se describen las ubicaciones y las conexiones de puertos para dos controladores y ocho estantes de discos en el armario base, utilizando cables SAS de 3 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos módulos de E/S (IOM).

Tabla 9  Armario base: controlador con estante de discos (cables de 3 metros)

DESDE HASTA RU CONTROLADOR PUERTO HBA RU ESTANTE DE DISCOS PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 2, puerto 0 1 1 IOM 1, puerto 2 17 0 Ranura 6, puerto 0 1 1 IOM 0 puerto 2 20 1 Ranura 2, puerto 1 23 3 IOM 1, puerto 2 17 0 Ranura 6, puerto 1 23 3 IOM 0 puerto 2 17 0 Ranura 2, puerto 0 1, 5, 13 1, 2, 6 IOM 1, puerto 0 20 1 Ranura 6, puerto 0 1, 5, 13 1, 2, 6 IOM 0, puerto 0 17 0 Ranura 2, puerto 1 27, 35 4, 8 IOM 1, puerto 0 20 1 Ranura 6, puerto 1 27, 35 4, 8 IOM 0, puerto 0

En la siguiente tabla, se describen las ubicaciones y las conexiones de puertos para ocho estantes de discos en un armario de expansión, mediante el uso de cables SAS de 6 metros. El primer estante de discos se encuentra en RU01, y cada estante de discos tiene dos módulos de E/S (IOM). El armario de expansión admite los estantes de discos del 9 al 16.

Tabla 10  Armario de expansión: controlador con estante de discos (cables de 6 metros)

DESDE HASTA RU CONTROLADOR PUERTO HBA RU ESTANTE DE DISCOS PUERTO DE ESTANTE DE DISCOS 20 1 Ranura 2, puerto 2 1 9 IOM 1, puerto 2 17 0 Ranura 6, puerto 2 1 9 IOM 0, puerto 2 20 1 Ranura 2, puerto 3 21 11 IOM 1, puerto 2 17 0 Ranura 6, puerto 3 21 11 IOM 0, puerto 2 17 0 Ranura 2, puerto 2 5, 9, 13 10, 13, 14 IOM 1, puerto 0 20 1 Ranura 6, puerto 2 5, 9, 13 10, 13, 14 IOM 0, puerto 0 17 0 Ranura 2, puerto 3 25, 33 12, 16 IOM 1, puerto 0 20 1 Ranura 6, puerto 3 25, 33 12, 16 IOM 0, puerto 0

En los siguientes diagramas se describe cómo cablear los sistemas montados en rack y cómo expandir el sistema en el futuro.

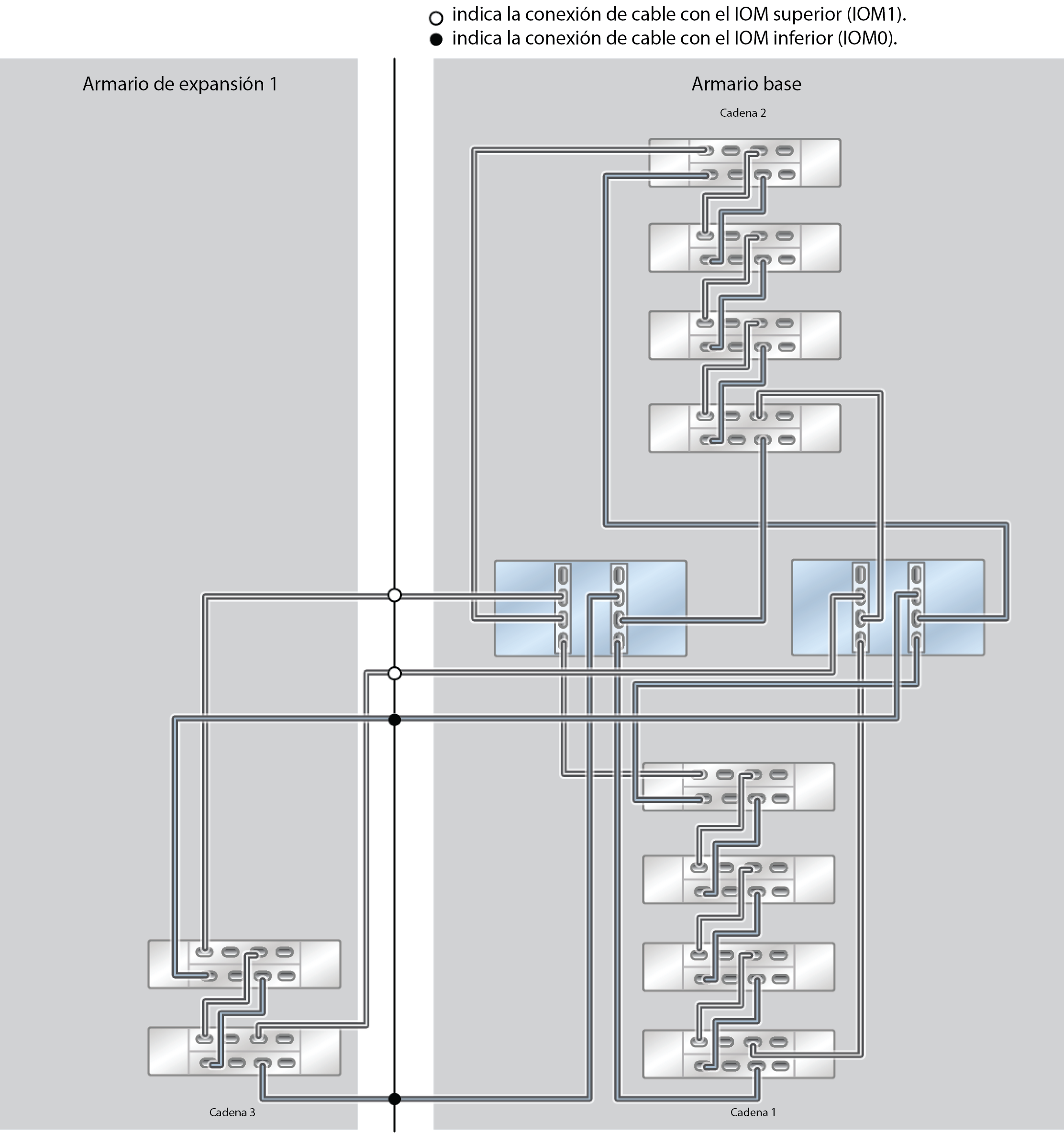

Figura 612  ZFS Storage Appliance Racked System ZS5-2: 10 estantes de discos DE3-24C

Figura 613  ZFS Storage Appliance Racked System ZS5-2: 12 estantes de discos DE3-24C

Figura 614  ZFS Storage Appliance Racked System ZS5-2: 13 estantes de discos DE3-24C (medio rack)

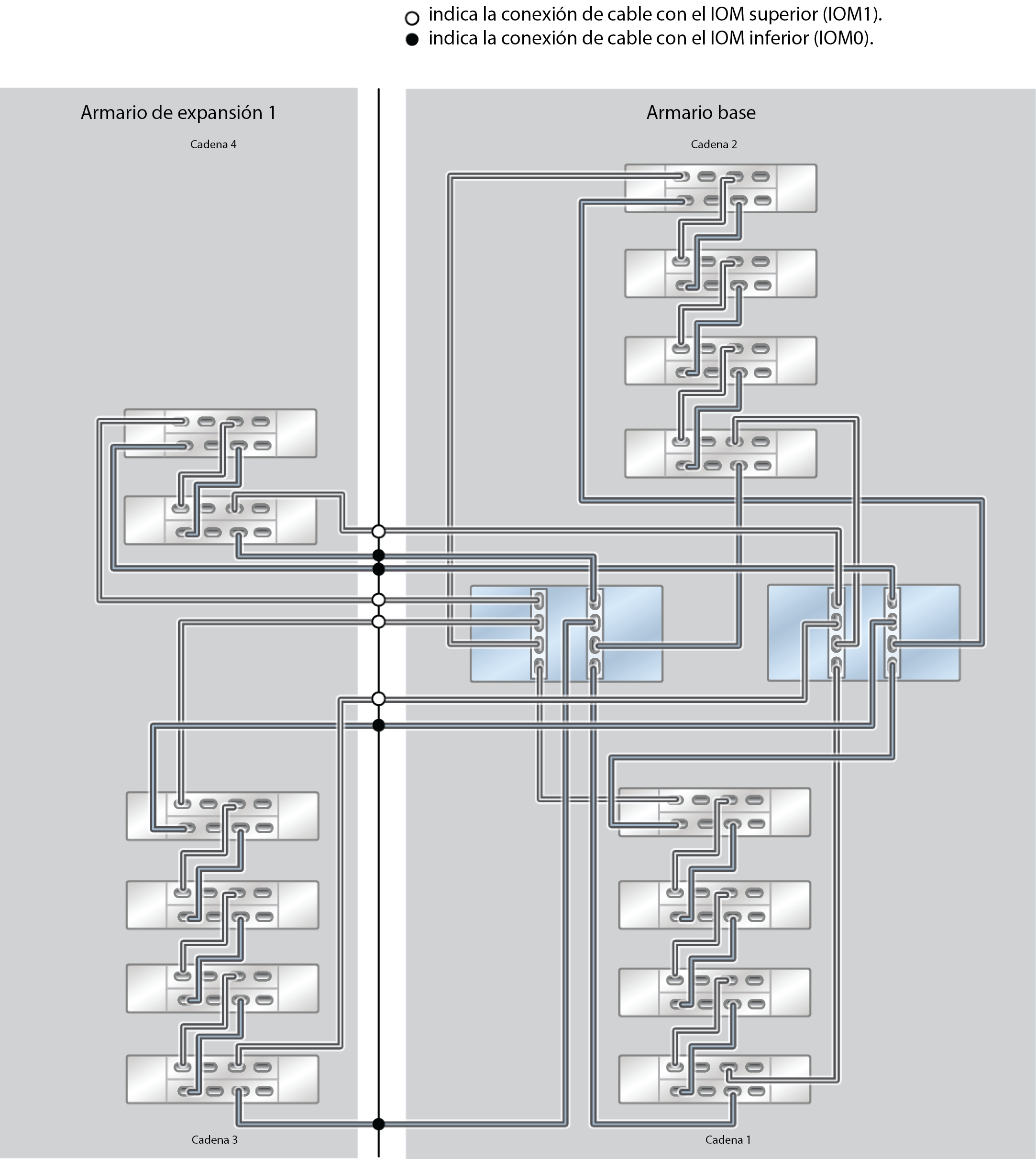

Figura 615  ZFS Storage Appliance Racked System ZS5-2: 14 estantes de discos DE3-24C

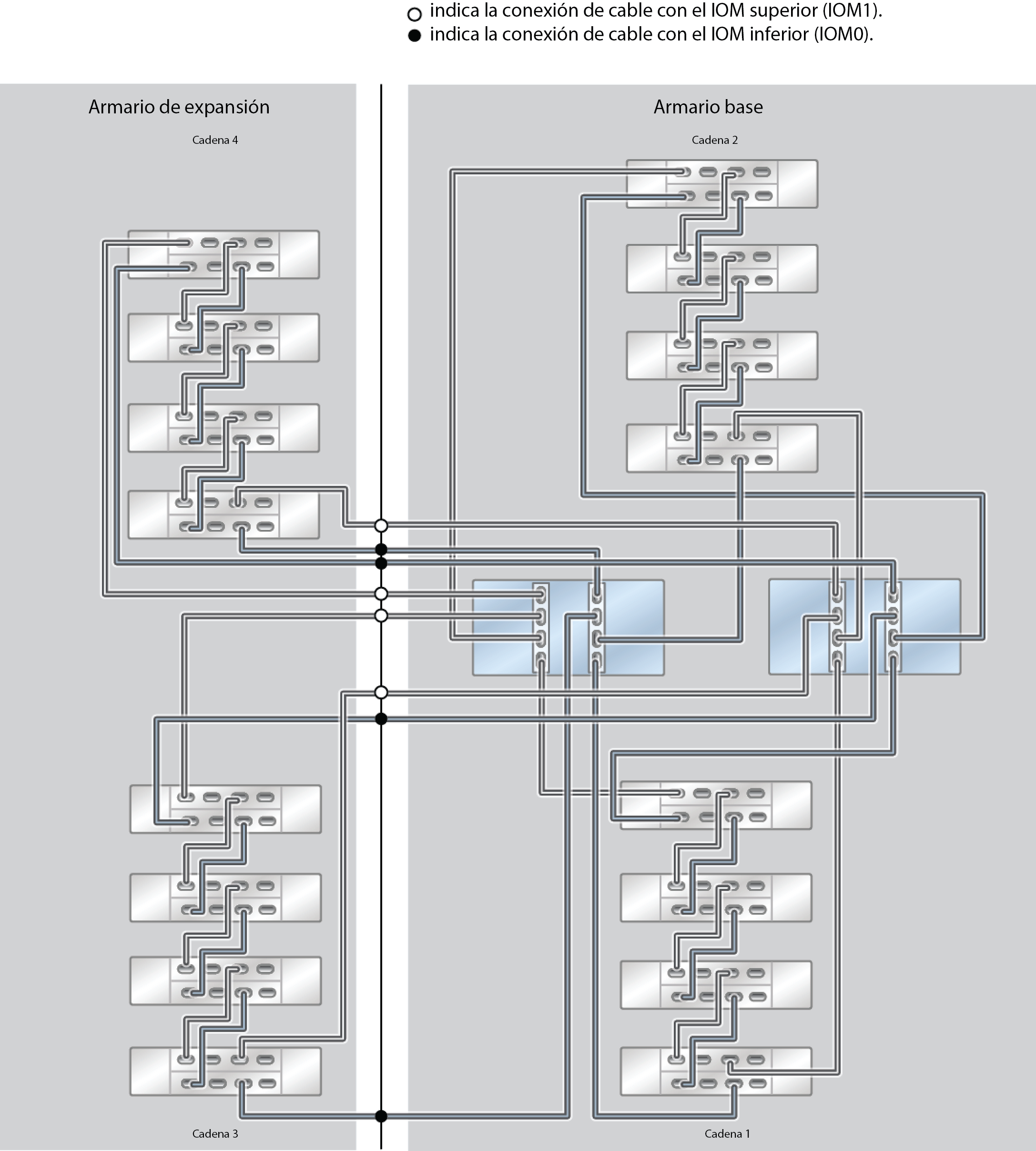

Figura 616  ZFS Storage Appliance Racked System ZS5-2: 16 estantes de discos DE3-24C
