Visión general de Oracle ZFS Storage Appliance Racked System ZS4-4

Oracle ZFS Storage Appliance Racked System ZS4-4 es un sistema que viene montado en rack y cableado, que consta de dos controladores ZS4-4 en cluster y hasta ocho estantes de discos DE2-24C en el armario base. Se pueden conectar al armario base hasta dos armarios de expansión que contengan hasta 10 estantes de discos DE2-24C, en total 28 estantes de discos.

Las configuraciones se ofrecen en múltiplos de dos estantes de discos y en una expansión de medio rack: 2 estantes de discos (mínimo), 4, 6, 8, 10, 12, 13 (medio rack), 14, 16, 18, 20, 22, 23 (medio rack), 24, 26 y 28 (máximo). Cada controlador ZS4-4 admite hasta dos, tres o cuatro tarjetas del HBA SAS. No obstante, se deben instalar cuatro tarjetas del HBA SAS en cada controlador ZS4-4 para que se admitan los estantes de discos en los armarios de expansión.

Si los controladores ZS4-4 en cluster contienen cuatro HBA SAS cada uno, admiten una configuración de alta disponibilidad de:

• cuatro cadenas de dos estantes de discos por cadena de discos en el armario base para un total de ocho estantes de discos, y

• uno a dos armarios de expansión, de los cuales cada uno admite dos cadenas con un máximo de cinco estantes de discos por cadena de discos, para un total de 10 estantes de discos para un armario de expansión o de 20 estantes de discos para dos armarios de expansión.

El armario base es independiente y viene cableado de acuerdo con la metodología de cableado requerida. En la sección "Tablas y diagramas de cableado", se describe cómo cablear los sistemas que vienen montados en rack y cómo expandir el sistema en el futuro.

Cada armario contiene 42 unidades de rack (RU), con RU01 en la parte inferior. Cada controlador ZS4-4 ocupa tres unidades de rack, y el número de unidad de rack del extremo inferior hace referencia a su ubicación. El controlador superior se denomina controlador 1 y se ubica en RU20 en el armario base, y el controlador inferior se denomina controlador 0 y se ubica en RU17. En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

Figura 617  Panel posterior ZS4-4 con números de ranuras del HBA

Cada estante de discos DE2-24C ocupa cuatro unidades de rack, y los estantes de discos se colocan desde la parte inferior del armario hasta la parte superior para mayor estabilidad. Por lo tanto, el primer estante de discos se encuentra en RU01, el segundo en RU05, etc. Como se muestra en la siguiente figura, el estante de discos DE2-24C tiene dos módulos de E/S (IOM) con tres puertos cada uno. El controlador 1 utiliza el puerto 0 y el controlador 0 utiliza el puerto 2. En todas las configuraciones de cableado, nunca se usa el puerto 1.

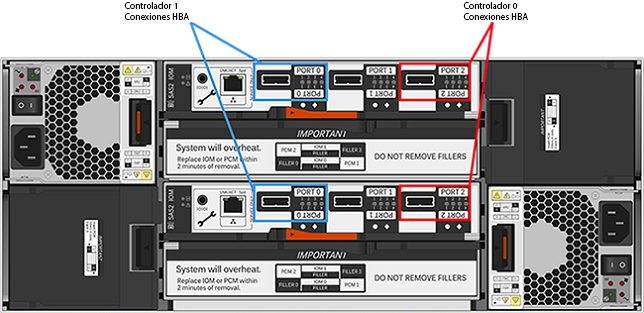

Figura 618  Panel posterior de Storage Drive Enclosure DE2-24C con conexiones HBA
