ZS5-4 independiente con estantes de discos DE3-24 (3 HBA)
En las siguientes figuras, se muestra un subconjunto de las configuraciones admitidas para los controladores Oracle ZFS Storage ZS5-4 independientes con tres HBA. Para cablear el controlador con los estantes de discos, consulte Introducción al cableado.
Notas - Para obtener información acerca de las ubicaciones de los puertos, consulte la sección de visión general del hardware del controlador correspondiente en la Guía de instalación de Oracle ZFS Storage Appliance.

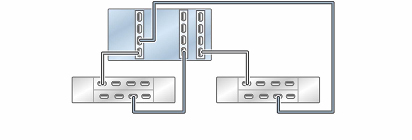

Figura 9 Controlador ZS5-4 independiente con tres HBA conectado a dos estantes de discos DE3-24 en dos cadenas

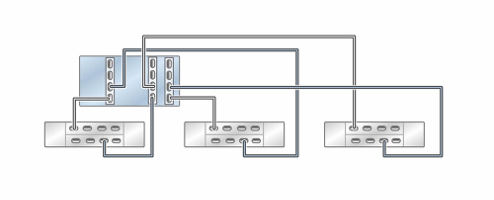

Figura 10 Controlador ZS5-4 independiente con tres HBA conectado a tres estantes de discos DE3-24 en tres cadenas

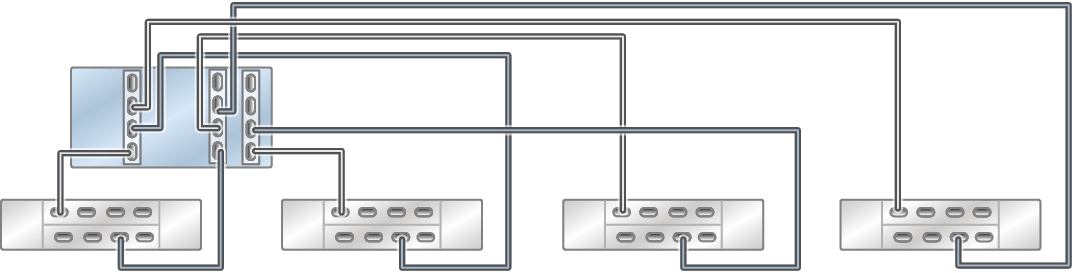

Figura 11 Controlador ZS5-4 independiente con tres HBA conectado a cuatro estantes de discos DE3-24 en cuatro cadenas

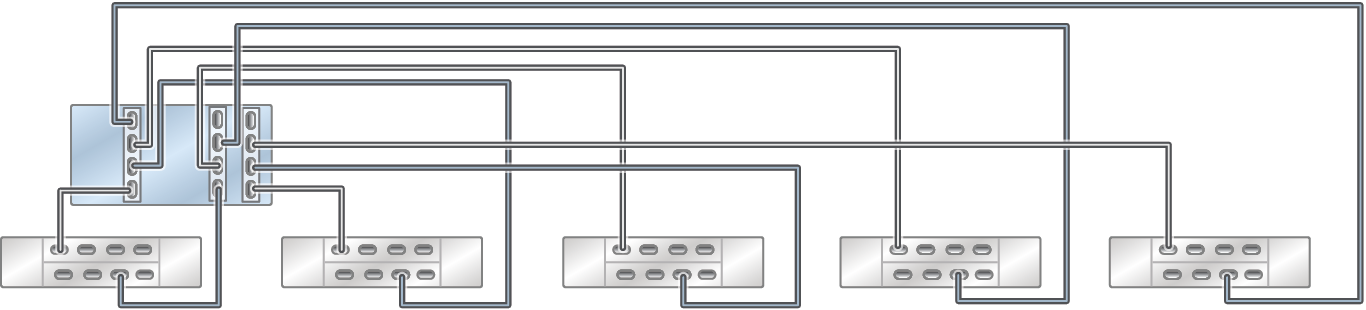

Figura 12 Controlador ZS5-4 independiente con tres HBA conectado a cinco estantes de discos DE3-24 en cinco cadenas

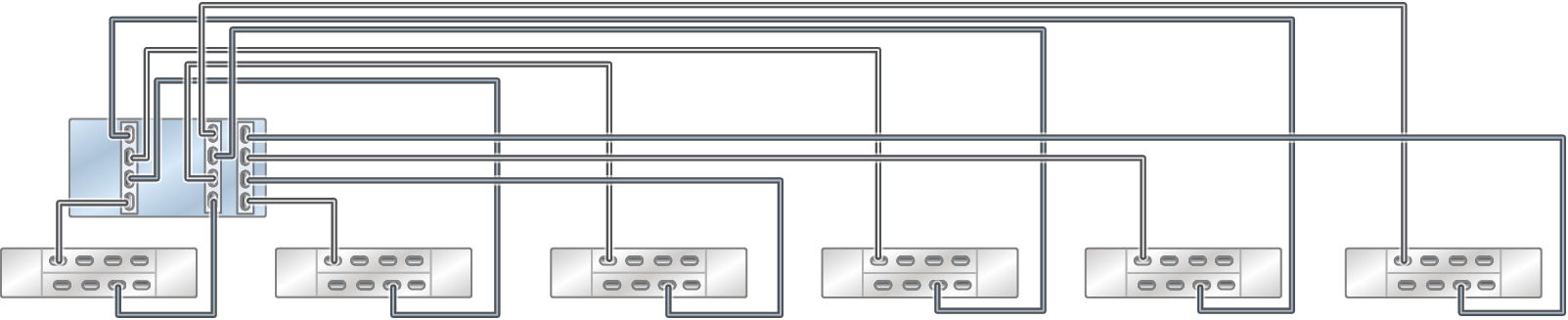

Figura 13 Controlador ZS5-4 independiente con tres HBA conectado a seis estantes de discos DE3-24 en seis cadenas
Figura 14 Varios estantes de discos en una sola cadena
