Visión general de Oracle ZFS Storage Appliance Racked System ZS5-2

Oracle ZFS Storage Appliance Racked System ZS5-2 es un sistema que viene montado en rack y cableado, que consta de dos controladores ZS5-2 en cluster y hasta ocho estantes de discos DE3-24C en el armario base. Se puede conectar un armario de expansión con hasta ocho estantes de discos DE3-24C al armario base para un total de 16 estantes de discos.

Las configuraciones se ofrecen en múltiplos de dos estantes de discos y en una expansión de medio rack: 1 estante de discos (mínimo), 2, 4, 6, 8, 10, 12, 13 (medio rack), 14 y 16 (máximo). Cada controlador ZS5-2 admite una o dos tarjetas del HBA SAS. No obstante, se deben instalar dos tarjetas del HBA SAS en cada controlador ZS5-2 para que se admitan los estantes de discos en los armarios de expansión.

Si los controladores ZS5-2 en cluster contienen dos HBA SAS cada uno, admiten una configuración de alta disponibilidad de:

• dos cadenas de cuatro estantes de discos por cadena de discos en el armario base para un total de ocho estantes de discos, y

• un armario de expansión que admite dos cadenas con un máximo de cuatro estantes de discos por cadena de discos para un total de ocho estantes de discos.

El armario base es independiente y viene cableado de acuerdo con la metodología de cableado requerida. En la sección "Tablas y diagramas de cableado", se describe cómo cablear los sistemas que vienen montados en rack y cómo expandir el sistema en el futuro.

Cada armario contiene 42 unidades de rack (RU), con RU01 en la parte inferior. Cada controlador ZS5-2 ocupa dos unidades de rack, y el número de unidad de rack del extremo inferior hace referencia a su ubicación. El controlador superior se denomina controlador 1 y se ubica en RU20 en el armario base, y el controlador inferior se denomina controlador 0 y se ubica en RU17. Ya que el controlador ZS5-2 ocupa dos unidades de rack, el armario base contiene un panel de relleno arriba de cada controlador de manera que el diseño del armario sea similar a los sistemas montados en rack de Oracle con controladores de tres unidades de rack. En la siguiente figura se muestra el número de ranura de cada tarjeta del HBA y los números de puertos en cada tarjeta.

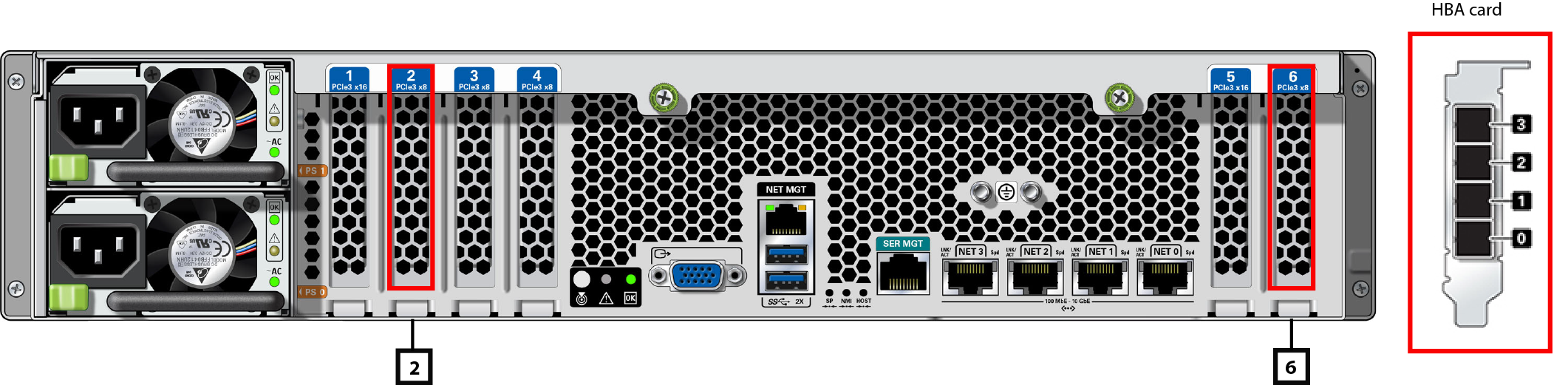

Figura 610  Panel posterior del ZS5-2 con números de ranuras del HBA

Cada estante de discos DE3-24C ocupa cuatro unidades de rack y los estantes de discos generalmente se instalan desde la parte inferior del armario hasta la parte superior para mayor estabilidad. Para brindar capacidades de rendimiento más altas, las cadenas de discos se alternan desde la parte inferior hasta la parte superior del armario base, con cuatro estantes de discos por cadena y separaciones entre componentes. Por lo tanto, el primer estante de discos es en RU01, el segundo en RU05, el tercero en RU23, el cuarto en RU27, el quinto en RU09 y así sucesivamente de manera alternada. Como se muestra en la siguiente figura, el estante de discos DE3-24C tiene dos módulos de E/S (IOM) con cuatro puertos cada uno. En todas las configuraciones de cableado, el puerto 1 y el puerto 3 nunca se usan.

Figura 611  Panel posterior de Storage Drive Enclosure DE3-24C con conexiones HBA
