ZS3-4 前面板和后面板组件

语言：

ZS3-4 前面板组件－下图显示了 ZS3-4 控制器的驱动器插槽和前面板组件。

图 30 ZS3-4 控制器前面板

图例	图例
`1` 定位器 LED 指示灯和按钮（白色）	`9` USB 2.0 连接器
`2` 需要维修 LED 指示灯（琥珀色）	`10` DB-15 视频连接器
`3` 电源/正常 LED 指示灯（绿色）	`11` 引导驱动器 0
`4` 电源按钮	`12` 引导驱动器 1（必需）
`5` 服务处理器 (Service Processor, SP) 正常 LED 指示灯（绿色）	`13` 固态驱动器 2（可选）
`6` 风扇/CPU/内存需要维修 LED 指示灯	`14` 固态驱动器 3（可选）
`7` 电源 (Power Supply, PS) 需要维修 LED 指示灯	`15` 固态驱动器 4（可选）
`8` 温度过高警告 LED 指示灯	`16` 固态驱动器 5（可选）

ZS3-4 后面板组件－下图显示了后面板。本图未介绍基本配置 HBA。

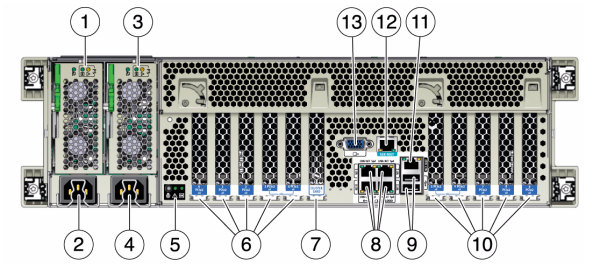

图 31 ZS3-4 控制器后面板

图例	图例
`1` 电源单元 0 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色	`8` 网络 (NET) 10/100/1000 端口：NET0-NET3
`2` 电源单元 0 交流电插口	`9` USB 2.0 端口
`3` 电源单元 1 LED 状态指示灯－正常：绿色；电源故障：琥珀色；交流电正常：绿色	`10` PCIe 插槽 5-9
`4` 电源单元 1 交流电插口	`11` 网络管理 (NET MGT) 10/100 BASE-T 以太网端口
`5` 系统状态 LED 指示灯－电源：绿色；警示：琥珀色；定位：白色	`12` 串行管理 (SER MGT) 端口
`6` PCIe 插槽 0-4	`13` DB-15 视频连接器
`7` 群集卡插槽

群集接口卡兼容性－ZS3-4 控制器包含一个版本 2 群集接口卡。此卡不能更换为版本 3 群集接口卡。

主板上有四个运行速率为 10/100/1000 兆字节/秒的 RJ-45 千兆位以太网连接器（NET0、NET1、NET2 和 NET3）。在使用前必须配置这些网络接口。

网络管理连接器 (NET MGT) 是一个 RJ-45 10/100 BASE-T 以太网端口，它提供了到 SP 控制台的 LAN 接口。

图 32 ZS3-4 控制器网络管理端口

串行管理连接器 (SER MGT) 是一个 RJ-45 连接器，提供与 SP 控制台的终端连接。

图 33 ZS3-4 控制器串行管理端口
